Rozsáhlé možnosti identifikátorů

Rozsáhlé možnosti identifikátorů

Karta, klíčenka, čip, přívěsek, médium… Víte, jaké jsou možnosti provedení a komunikační formáty v identifikaci osob prostřednictvím identifikátorů?

U identifikátorů můžeme obecně rozdělit celou problematiku na hardwarovou a přenosovou část. Hardwarová část se zabývá provedením identifikátoru a budeme se jí věnovat hned v úvodu tohoto článku. V další části pak navážeme popisem komunikačních prostředků, zajišťujících přenos informace (tzv. uživatelského ID) mezi identifikátorem a čtečkou. V závěru článku se podíváme na fyzické provedení těchto prvků.

Co se děje uvnitř

Každý identifikátor se skládá minimálně ze tří částí – čipu, antény a formy, v níž je tato sestava zalitá. Čip obsahuje paměť určité velikosti, jejímž obsahem je identifikace uživatele a případně i další data. Různé čipy vyměňují obsažená data se čtečkou karet na různých frekvencích – pracují v nízkofrekvenčním (125 kHz), vysokofrekvenčním (13,56 MHz) i ultra vysokofrekvenčním pásmu (868 – 928 MHz pro UHF a 2,4 GHz pro MW). Při návrhu systému je klíčové dbát na to, aby použité čipy i čtečky komunikovaly na stejné frekvenci.

Nízkofrekvenční (125 kHz) klíčenka Paxton Net2

Jednotlivé čipy se však liší nejen velikostí datového prostoru a komunikační frekvencí, ale i velikostí fyzickou. Například nejpoužívanější čipy EM-Marine  na frekvenci 125 kHz jsou menší než 1 x 1 mm. Velikost čipu Mifare  je cca 5 x 5 mm, což odráží bezpečnost komunikace i větší prostor pro data v tomto elementu.

Anténa jako bezdrátová nabíječka

Druhou klíčovou částí každého identifikátoru je anténa. Fyzicky se jedná o navinutí dlouhého tenkého vodiče do několika vrstev, stejně jako je tomu při výrobě cívek. Anténa u identifikátoru plní dvojí funkci. Dovede čipu dodat energii, k čemuž využívá jevu magnetické indukce z elektromagnetického pole generovaného čtečkou, a také slouží pro přenos informace z čipu do čtečky, která s ní dále pracuje.

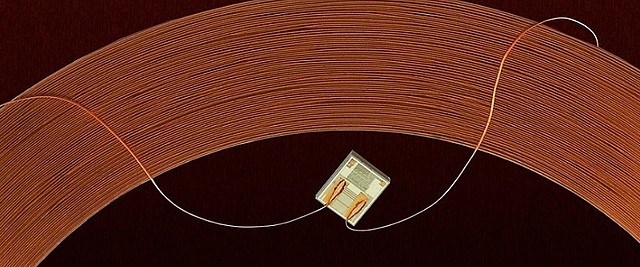

Kruhové vinutí identifikátoru (klíčenka)

Tvar antény je pak přizpůsoben tvaru identifikátoru (resp. jeho formy), v němž je sestava čipu s anténou umístěna. U klíčenek je anténa kruhová, u karet má více obdélníkový tvar, a například u tyčinek je vinutí antény válcové. Plocha antény je právě tím faktorem, který nejvíce ovlivňuje čtecí vzdálenost – tj. maximální vzdálenost, v níž čtečka na identifikátor začíná reagovat (typicky v řádu jednotek centimetrů).

Libovolný design

Finálně je celá sestava umístěna v jakémkoli tvaru identifikátoru standardního typu – karta, klíčenka, apod. Na základě detailních podkladů však není problém vyrobit identifikátor zcela libovolného tvaru. Výhodou použití identifikátoru tvaru karty je možnost potisku, včetně například fotografie a loga firmy. Klíčenka je zase vhodným doplňkem ke svazku klíčů, který se dá pohodlně uschovat v kapse. Plavecké bazény pak využívají identifikátory ve tvaru hodinek, pro imobilizéry v autech se používají miniaturní skryté identifikátory, v systémech pro sledování zboží mohou přijít ke slovu nálepky, apod.

Příklady potisků karet

Speciální aplikace

Prostor v kartě či klíčence je dostatečně velký, takže do něj můžete umístit dvojici sestavy čip + anténa. Toto řešení se využívá při kombinovaném využití identifikátoru na dvou různých systémech (například přístupovém a zabezpečovacím). Podmínkou je, aby oba systémy používaly pro komunikaci odlišné frekvence. Běžně tak existují duální identifikátory, například EM-Marine Mifare , kdy při jejich čtení si každá čtečka přečte ID na odpovídající frekvenci.

Duální identifikátor od společnosti LUX-IDent

Další využití nacházejí identifikátory u systémů pro čtení s dlouhým dosahem – zde se nejčastěji využívá ultra vysokofrekvenční pásmo s UHF a MW přenosy mezi čtečkou a identifikátorem, který je v některých případech i bateriově napájený. Čtecí dosah se pak zvyšuje na jednotky až desítky metrů. Obdobně je možné i stávající a komerčně využívané produkty uplatnit v různých bezpečnostních systémech. Příkladem je ověřená využitelnost pražské Opencard v přístupovém systému Paxton .

Aplikační možnosti

Identifikátory jsou v dnešní době běžnou součástí bezpečnostních systémů různých objektů. Uživatelé jejich prostřednictvím ovládají zastřežení jednotlivých prostor, přistupují do přiřazených dveří, získávají přístup k ovládání elektrických zařízení či evidují svou docházku. Široké možnosti využití a provedení je předurčují k použití v různých odvětvích průmyslu, obchodu, administrativy, atp.

Pro více informací o identifikátorech nás neváhejte kontaktovat.
