VideoNetBox – recenze

Videosystémy dnes již nejsou výsadou pouze velkých výrobních či technologických celků. Obecně se s použitím videotechniky setkáváme na každém kroku a právě tento trend přesně vystihuje vhodně zvolený koncept převedený do praxe.

Bezpečnost a dostupnost na prvním místě

Po úspěšném představení nového konceptu nejmenšího záznamového a streamovaného video serveru, který je znám pod označením VideoNetBox  od společnosti Dallmeier Electronic GmbH, nám dovolte krátké ohlédnutí za jeho dosavadní cestou ke slávě.

Specifikace

VideoNetBox je kompaktní bezpečnostní server s podporou záznamu SD i HDTV obrazu. Najdete zde podporu IP kamer i kamer analogových připojovaných pomocí běžných BNC konektorů.

Systém nabízí v základní variantě:

  • 2 volitelné video kanály (analog/SD-IP/HD-IP)
  • Současný provoz pěti funkcí (PentaplexPlus): nahrávání v reálném čase, streaming, živé zobrazení, přehrávání a vzdálený přístup
  • Hybridní záznam formátů: H.264, MPEG-4, MJPEG
  • Komprese zvuku: G.722 , MPEG-1 Layer 2
  • Dovolené rozlišení pro IP kamery: SD (D1), HD (720p, 1080i, 1080p)
  • Vyhodnocení přes PView nebo SeMSy ®
  • Integrovaný software pro správu rekordéru PView 7 Light
  • Integrovaná funkce nastavení privátních zón pro analogové kamery
  • Integrovaná detekce pohybu a SmartFinder pro analogové a IP kamery Dallmeier
  • Live přístup přes internetový prohlížeč
  • Integrovaná kompatibilita UTC pro nastavení parametrů kamery
  • 12V výstup pro externí napájení kamer
  • Bez HDD, max. 2x 500GB
  • Operační systém Linux na flash paměti
  • Kompatibilní dle ČSN EN 50130-4

Obsah balení

  • 1 × Rekordér s vestavěným HDD (dle specifikace při objednávce)
  • 1 × Napájecí zdroj 12V, připojovací koncovka dle země použití
  • 1 × Kabelová redukce pro připojení kompozitního videosignálu (BNC konektory)
  • 1 × Kabelová redukce pro připojení audiosignálu (Cinch)
  • 2 × 9-pin konektory D-SUB pro připojení rozhraní
  • 1 × 20-pin konektor pro aktivaci vstupů a výstupů
  • 1 × 2-pin konektor pro externí napájení kamer
  • 1 × Šrouby pro instalaci
  • 1 × Konfigurace pro nastavení v datové podobě na CD
  • 1 × Tištěná dokumentace pro obsluhu systému

Vzhled

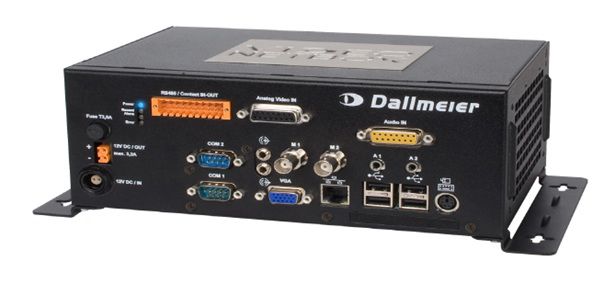

Na první pohled zaujme robustní kovová skříň malých rozměrů s nespočetnými možnostmi instalačních variant.  V případě instalace VNB do standardní 19" rack skříně lze umístit hned 2 systémy vedle sebe při max. montážní výšce 2U. Nečekejte žádné překvapení v podobě uspořádání. Všechny připojovací konektory jsou přehledně uspořádány na předním panelu s rozdělením podle účelu použití. S ohledem na miniaturní design jsou kompozitní videosignály a audio vstupy provedeny prostřednictvím D-sub propojek se zakončením standardizovaným BNC a Cinch konektory. Celému uspořádání vhodně asistuje sada čtyř stavových LED prvků, které signalizují provoz a stav systému.

Instalace a konfigurace

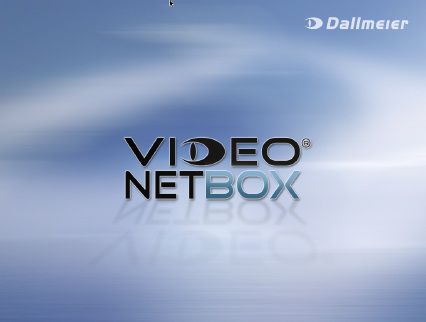

Po připojení všech potřebných vstupů a výstupů jako je video, VGA monitor, myš a síť (ethernet) připojujeme napájení z přiloženého externího adaptéru. Na obrazovce monitoru probíhá bootování OS Linux a zhruba po minutě systém zobrazuje úvodní obrazovku.

Jít dál znamená přihlásit se do systému zadáním platného hesla. Pro trochu zdatnější uživatele či instalační techniky postačí letmé prolistování přiložené dokumentace. Informace o přihlášení je na světě. Rychlý pohled na výrobní štítek systému a přístupové údaje po kliknutí na levé tlačítko myši již zadáváme prostřednictvím interaktivní klávesnice přímo na ploše monitoru.

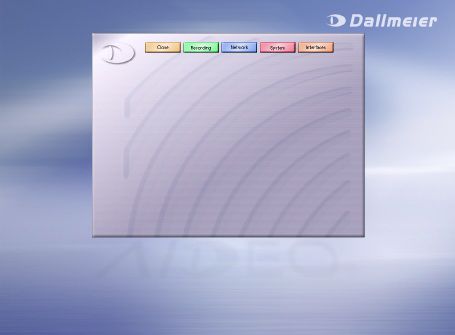

Druhou volbou pro nastavení VideoNetBox je instalace software NetConfig2 z přiloženého CD. Postup i výsledek je stejný. Letmý pohled do přiložené dokumentace, zadání údajů a jsme přihlášeni. Po přihlášení nás systém uvede rovnou do instalačního menu, které je v základu rozděleno na čtyři možnosti: "Záznam", "Síť", "Systém" a "Rozhraní".

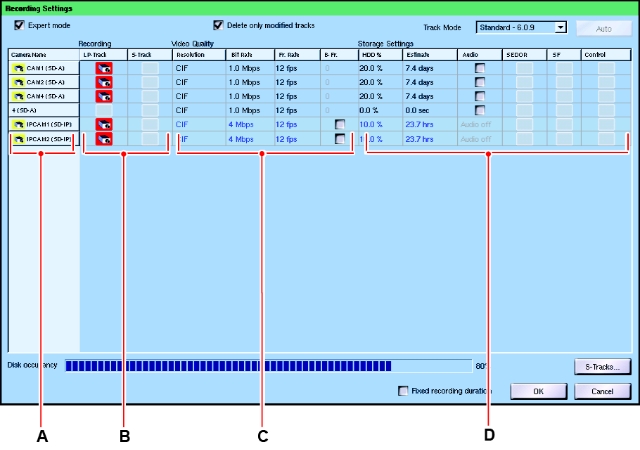

Nabídka „Záznam“ nás pozve k řadě sub-menu pro detailnější nastavení. Hned první záložka nabízí základní konfiguraci typu záznamu do stopy, rozlišení, hodnotu datového toku, počet snímků, odhad doby záznamu a doplňkové funkce.

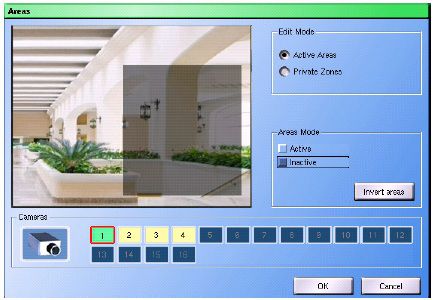

Další položky sub-menu záznamu umožní nastavit časová okna k nastavení nahrávacích plánů pro každou kameru či nahrávací stopu. Nechybí konfigurace běžně používané detekce pohybu (VDM) pro aktivaci záznamu a definice tzv. privátních zón. Tyto parametry jsou prezentovány u každé dostupné kamery prostřednictvím obdélníkových tvarů definovaných myší. Všechno vypadá rozumně intuitivní.

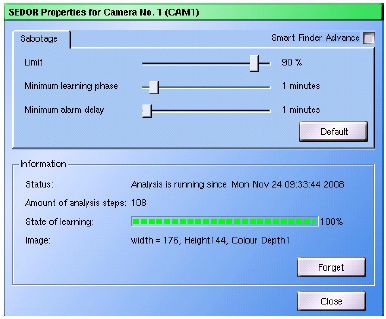

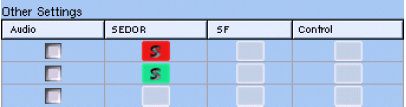

Mezi zajímavé položky nastavení patřily, z našeho pohledu, funkce SF a Sedor. Funkce SF (SmartFinder) automaticky aktivuje pro vybranou kameru samostatnou databázi s evidencí zaznamenaných obrazů a jejich změn. Databáze je automaticky aktivována při spuštění přehrávání kamery. Detailní prohledání a následné vyhledávání patřičného záznamu či incidentu je tak až neuvěřitelně rychlé a přesné. Oproti tomu funkce SEDOR nabízí přidanou hodnotu systému v podobě ochranného režimu proti neoprávněné manipulaci kamery. Tato funkce u námi testovaného VNB byla aktivována a příjemně nás překvapila.

Menu „Nastavení sítě“ je otevřeno se třemi sub-menu pro konfiguraci síťových parametrů, definici příjemců poplachových zpráv a import/export nastavení.

Menu „Systém“ obsahuje sadu sub-menu pro správu uživatelů (oprávnění, přístupová hesla apod.), servisní režim obsahující celou řadu obrazovek pro rychlou a přesnou identifikaci stavu hardware, systémové informace, nastavení data a času, systémové protokoly, zabezpečení systému, volbu jazyka uživatelského rozhraní, oddíl položek ke stažení, možnosti alarmového chování, systémové parametry (import/export konfigurace), restart systému a volbu vypnutí.

Posledním sub-menu je přes oranžové tlačítko „Definice rozhraní“ pro nastavení různých portů, vstupních kontaktů, jejich režimu a stavu, připojení tiskáren, záložních UPS zdrojů a obecně komunikaci s okolním světem.

Celé menu s rozložením do podobně seskupených bloků podle vlastností a funkcionality je provedeno přiměřeně a všechny běžně potřebné funkce jsou snadno přístupné. Při základní konfiguraci systému VideNetBox Vás nemůže nic překvapit.

Testy

Základem testu pro video systém je vždy požadavek na rychlost, síťovou správu, zobrazované či ukládané rozlišení. V tomto ohledu jsme se podívali do specifikace udávané výrobcem na maximální parametry pro testované zařízení VNB. Následně jsme tyto hodnoty dali do výpočetní tabulky, kterou jsme od výrobce měli k dispozici.

Po nastavení těchto parametrů ze společně testované IP kamery v HD rozlišení můžeme jen smeknout. Plný full-HD obraz se spoustou detailů je skutečně krása. Je z toho cítit preciznost, za kterou si vývojáři u firmy Dallmeier zaslouží naše díky.

Nastavili jsme nahrávání v nejvyšší kvalitě, maximální počet snímků za sekundu pro použití v reálném systému a s ohledem na kapacity úložišť pro skladování jsme si alespoň udělali dobrou představu, čeho všeho je VNB jako malý systém vlastně schopen.

Možnostmi IP techniky jsme byli tak překvapeni, že jsme na chvíli zapomněli na hybridní možnosti systému. Dosažené výsledky pro připojené analogové video jsou opravdu působivé. Nastavení rozlišení 4CIF/2Mbit při 12fps nabízí obraz dobré velikosti, barvy jsou čisté, zanedbatelně pozorujeme malé úrovně použité komprese a obraz je subjektivně plný jemných detailů.

Nastavíme-li rozlišení s parametry 2CIF, výsledkem je pouze velmi nepatrné snížení kvality se stále dobrou čistotou, kterou si dokážeme představit pro záběry s nároky na sledování a záznam maximálního pohybu ve scéně.

Posledním z otestovaných režimů byla instalace a práce se zdarma dodávaným softwarem PView7 ve verzi Light. Instalační sada obsažená uvnitř rekordéru po exportování nabízí uživatelskou instalaci prostřednictvím zpracovaného průvodce. Software PView7 umožnuje volbu zobrazení v poměru stran 4:3 nebo 16:9. My jsme využili režim 16:9 a vyzkoušeli plný HD výkon.

Závěr

Technika VideoNetBox  je založena na osvědčené platformě splňující nároky na bezproblémový nepřetržitý provoz. Vhodné použití operačního systému Linux a aplikačního software uloženého na interní compact flash paměti dodává takto sestavenému řešení robustnost známou v systémech pro průmyslové prostředí.

VideoNetBox je malý univerzální síťový rekordér vhodný pro systémy s nároky provozu 24/7. Disponuje vysoce kvalitní reprodukcí video a audio záznamu doplněného o streamování a síťové funkce. Hlavním klíčem pro úspěch koncepce je použitá moderní komprese H.264 umožňující simultánní real-time provoz.

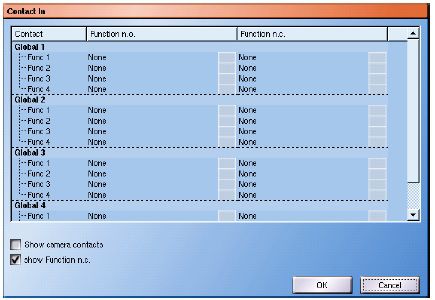

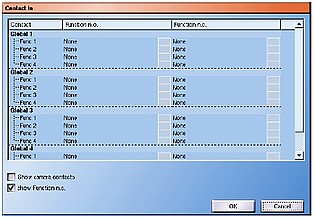

Menu „Nastavení“, lokalizované do českého prostředí, nabízí rychlou a intuitivní orientaci díky rozdělení do čtyř základních skupin podle témat funkcí, které mají být nastaveny. Celé je to takové až moc jednoduché. Drobné zaváhání nás potkalo u definice nastavení detektoru pohybu a privátních zón, které jsme obratem vyřešili přečtením jedné strany přiložené dokumentace. Z dalších dostupných vlastností nás zaujala možnost přiřazení čtyř funkcí pod jeden alarmový kontakt a škoda jen, že jsme si nemohli vychutnat HD rozlišení při použití licence PRemote pro přenos obrazu po pomalých sítích. Tento typ přenosu je dle informací výrobce připravován a měl by být dostupný již v květnu 2011.

Řešení nás svou výbavou a možnostmi jen utvrdilo v příbuznosti se značkou Dallmeier.
