VESDA – aktivní detekce požáru nasávacími systémy

Aktivní detekce požáru v systémech elektrické požární signalizace (EPS) umožňuje aktivní nasávání vzorku vzduchu z monitorovaného prostoru. Ten je následně přiveden do detekční komory systému vyšší rychlostí, než je běžné proudění vzduchu v místnosti. Pokud tento vzorek obsahuje kouřové částice nebo zplodiny hoření, je tento stav rozpoznán a poté je vyhlášen poplach.

Rychlost detekce je podstatná

Obecně platí, že čím dříve je požár detekován, tím nižší jsou materiální ztráty. Rozdíl rychlosti mezi pasivní detekcí (klasické bodové hlásiče) a aktivní detekcí (nasávací systémy) je jednotky až desítky sekund, ve prospěch nasávacích systémů.

Aplikační použití

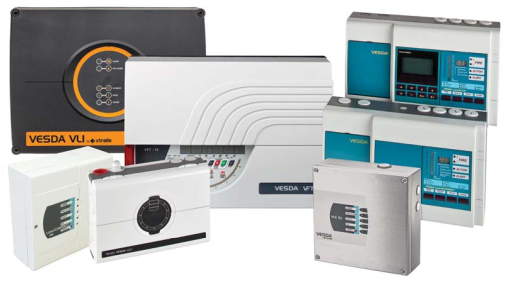

Nasávací systémy VESDA  mají široké aplikační využití. Lze je použít nejen pro detekci požáru v místnostech, ale i pro ochranu technologických zařízení. Vhodné jsou do nepřístupných a servisně obtížně dostupných prostor a s oblibou se instalují například v:

  • archivech, kostelech, muzeích a galeriích
  • divadlech, kinech, multifunkčních halách
  • výpočetních centrech, rozvaděčích, spínacích skříních
  • laboratořích a výzkumných centrech
  • rozhlasových a televizních systémech
  • elektrárnách
  • nápravných zařízeních
  • fitness centrech a saunách
  • regálových skladech
  • výtahových šachtách
  • kabelových kanálech

Princip a technické vlastnosti

Systém VESDA se skládá z bezhalogenového nasávacího potrubí a z vyhodnocovací jednotky s detekční komorou.

Nasávací potrubí se instaluje v monitorovaném prostoru a opatří se nasávacími otvory, které se de facto chovají jako bodové hlásiče. Délka a tvar nasávacího potrubí, počet a průměry nasávacích otvorů závisí od použité aplikace. Návrh je potřeba svěřit proškolené osobě.

Vzorek vzduchu je přiveden do vyhodnocovací jednotky s optickou komorou. Konstantní tlakové poměry a rychlost proudění vzduchu v nasávacím potrubí je zajištěn vysoce výkonnými ventilátory, uzpůsobených pro nepřetržitý provoz.

Jednotka dokáže rozpoznat změny proudění vzduchu v nasávacím potrubí (ucpání nasávacího otvoru, přerušení nasávacího potrubí nebo poruchu ventilátoru) a okamžitě je signalizuje. Vyhodnocovací jednotka je opatřena poplachovými a poruchovými výstupy, které se propojují do systému EPS.

VESDA VLF 250

Detektor VESDA VLF-250 je nasávací systém určený k ochraně malých a středních prostor do 250 m2. Nasávaný vzorek vzduchu je přes filtry přiveden do optické detekční komory. Technologie rozptylu detekuje přítomnost i velmi malého množství kouře. Stav je signalizován na displeji jednotky a prostřednictvím zvoleného rozhraní propojen do systému EPS.

Pro spolehlivou funkci je jednotka vybavena ultrazvukovým snímání průtoku vzduchu.

VESDA - Aktivní detekce požáru

Technická specifikace

Parametry
Napětí24 VDC Jmenovitý (18-30 VDC)
Proudjmenovitý proud 220 mA, poplach 295 mA
Rozměry (š x v x h)256 mm x 183 mm x 92 mm
Hmotnostcca 2 kg
KrytíIP30
Teplota okolí0 ° C až 39 ° C
Testovací teplota-10 ° C až 55 ° C
Vzorek vzduchu-20 ° C až 60 ° C
Vlhkost5% až 95% relativní vlhkosti, nekondenzující
Maximální délky potrubí1 x 25 m (max. 12 otvorů) / 2 x 15 m  na větvi (max. 6 otvorů na větev)
Výstupykontakty NO / NC
Citlivostpředpoplach/poplach
HomologaceUL, ULC, FM, CFE, LPCB, VdS,  CE - EMC a CPD, EN 54-20

V případě dotazů nás kontaktujte, rádi vám poradíme.
