ProReact – teplotní senzor od firmy Thermocable

Senzor ProReact pracuje na principu snímání změn teploty v místě jeho instalace. Svými vlastnostmi dokáže predikovat nárůst teploty a vyhodnocovat zkrat a poruchové stavy.

Komplet je tvořený lineárním teplotním kabelem a vyhodnocovací jednotkou. Tato technologie je vhodná zejména pro aplikace v různých průmyslových odvětvích – od výroby energie až po ropný a plynárenský průmysl.

Výhodou systému ProReact  je, že jeho vyhodnocovací jednotka může být snadno připojena ke smyčkám adresovatelných i konvenčních systémů EPS.

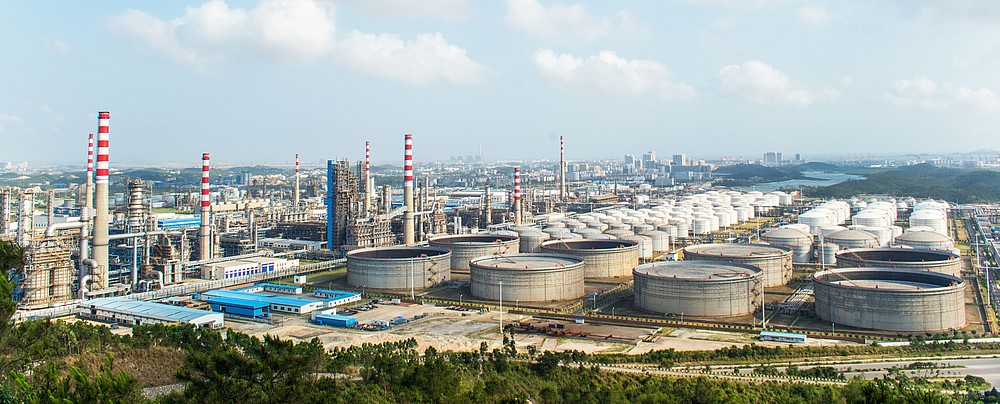

Systém ProReact je ideální k využití v rafinériích a dalších průmyslových objektech.

Analogové provedení lineárního teplotního kabelu se skládá ze speciálního detekčního kabelu se čtyřmi vodiči a samostatné vyhodnocovací jednotky s reléovým rozhraním. Tato jednotka v něm sleduje odpor tepelně citlivých polymerů. Teplotní kompenzace snímané teploty zajišťuje přesnost při signalizaci alarmu. Výrazné změny v odporu po celé délce kabeláže aktivují na rozhraní jednotky předpoplach, poplach nebo hlášení poruchy. Informaci o tom podávají tři rezistory připojené k odpovídajícím výstupům.

Základní funkční vlastnosti

  • Teplotní rozsah 54 °C až 105 °C
  • Pokrytí v souvislé délce až 500 metrů
  • Vlastní programovatelné rozhraní (bez nutnosti použití nomogramů)
  • Samostatné výstupy poplachu, předpoplachu a poruchy
  • Poplach je vyhlášen, pokud je vnitřní teplota vyšší než 100 °C
  • Plášť z nylonu nabízí ochranu proti UV záření a zvýšenou odolnost pro venkovní použití
  • Volitelná nerezová ocelová ochrana pláště (opletení) – doporučená pro zvýšenou mechanickou ochranu

Technická specifikace

  • Rozsah napájecího napětí: 20 - 28 VDC
  • Spotřeba: normální a poruchové stavy < 70 mA
  • Výstup poruchy: galvanicky oddělený opto-výstup
  • Dálkový reset odděleným vstupem pro dálkové resetování modulu (20 - 28 VDC impulz pro > 5s)
  • Min/ Max teplota okolního prostředí
    • Jednotka: 0 °C až 50 °C
    • Detekční kabel: -40 °C až 125 °C
    • Detekční kabel v sobě skrývá čtyři vodiče.
  • Rozsah provozních teplot detekčního kabelu: -40 °C až 90 °C
  • Provozní vlhkost: 0 - 95 %
  • Mechanické specifikace detekčního kabelu:
    • Kroucené vodiče, stíněné fólií
    • Nylonové krytí, černá barva
    • Polypropylénové krytí, transparentní
    • Plášť – rudá barva
  • Délka zóny:
    • Min: 30,5 m
    • Max: 500 m
  • Rozměry jednotky: 182 mm x 180 mm x 90 mm (š x v x h)
  • Krytí IP 65, polykarbonát s odnímatelným víkem
  • Hmotnost jednotky: 804 g

Systém ProReact prošel řadou testů, na jejichž základě je jeho bezpečnost potvrzena certifikáty UL 521, RoHS a CE

Typické oblasti využití a aplikace

  • Výroba energie
  • Ropný a plynárenský průmysl
  • Chladírenství
  • Skladovací nádrže a zásobníky s „plovoucí střechou“
  • Tunely
  • Těžební a ropný průmysl
  • Kabelové trasy
  • Sklady

             Podívejte se, jak lze analogové lineární teplotní kabely využít v podzemních garážích.



Víte, že firma Thermocable je specialista na lineární detekci?

Svým výrobním programem společnost Thermocable  zúročila 40 let zkušeností v oblasti okamžité detekce teploty, úniku vody nebo narušení celistvosti produktovodů. To je důležité především s ohledem na požadavky týkající se ochrany životního prostředí, zdraví a kritických procesů. Pro náročné aplikace navíc nabízí i digitálně provedené systémy ProReact

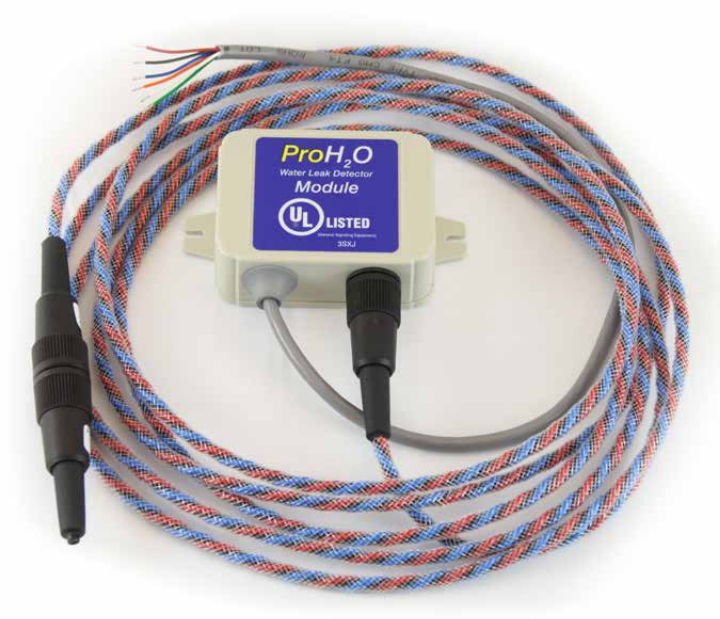

Detekční kabel sloužící k upozornění na únik vody.

V naší nabídce naleznete i další systémy lineární teplotní detekce, jako jsou Protectowire , AlarmWire ,  SensorLaser™ Plus  nebo AlarmLine . Produkty naleznete v našem sortimentu jako součást technologie TYCO.

Rádi vám pomůžeme s výběrem vhodného typu systému pro řešení ve vašich projektech. Neváhejte proto kontaktovat našeho produktového specialistu.
