Přenos signálu po IP

Přenos signálu po IP

Kamerové systémy pomocí IP datového řešení jsou s námi již několik let. Víte ale, jak funguje fyzická vrstva přenosu signálu z bodu A do bodu B?

Vrstva první – kabely

Kabely byly a budou součástí sítí, a toto je jedna z hlavních podobností se CCTV v dobách analogu. Jen kabel se trochu změnil, místo koaxiálního kabelu tu nyní máme kroucený čtyřpár, případně optické vlákno. Kabel je omezen svou délkou, která je téměř univerzálně stanovena na 100 metrů. Toto omezení se týká vzdálenosti mezi aktivními prvky: switch – kamera, switch – switch, router – počítač (zásuvky, popřípadě patch panely se nepočítají).

Druhy kabelů podle maximální propustnosti:

  • Kategorie 5e – 100 Mb – 1 Gb (přejít do katalogu )
  • Kategorie 6 – 1 Gb – 10 Gb (přejít do katalogu )
  • Kategorie 6a – 1 Gb – 10 Gb (přejít do katalogu )
  • Kategorie 7 – 10 Gb (přejít do katalogu )
  • Kategorie 7a – 10 Gb

Kategorie 5e je primárně spjata s fast ethernetovými sítěmi (100 Mb), pronese však i 1 Gb, kategorie 7a má díky zlepšenému stínění vyšší šířku pásma než kategorie 7, která má jen malý odstup od kategorie 6a.

Kabely podle stínění:

  • UTP – nestíněný kabel (unshielded twisted pair)
  • FTP – stínění všech párů aluminiovou fólií (foil screened twisted pair)
  • STP – stínění všech párů aluminiovou fólií a opletení drátem (shielded twisted pair)

Toto je základní rozdělení, například společnost 3M  rozlišuje stínění jednotlivých párů a celého kabelu. Tedy značení F/STP znamená stínění jednotlivých párů a celého kabelu odděleně.

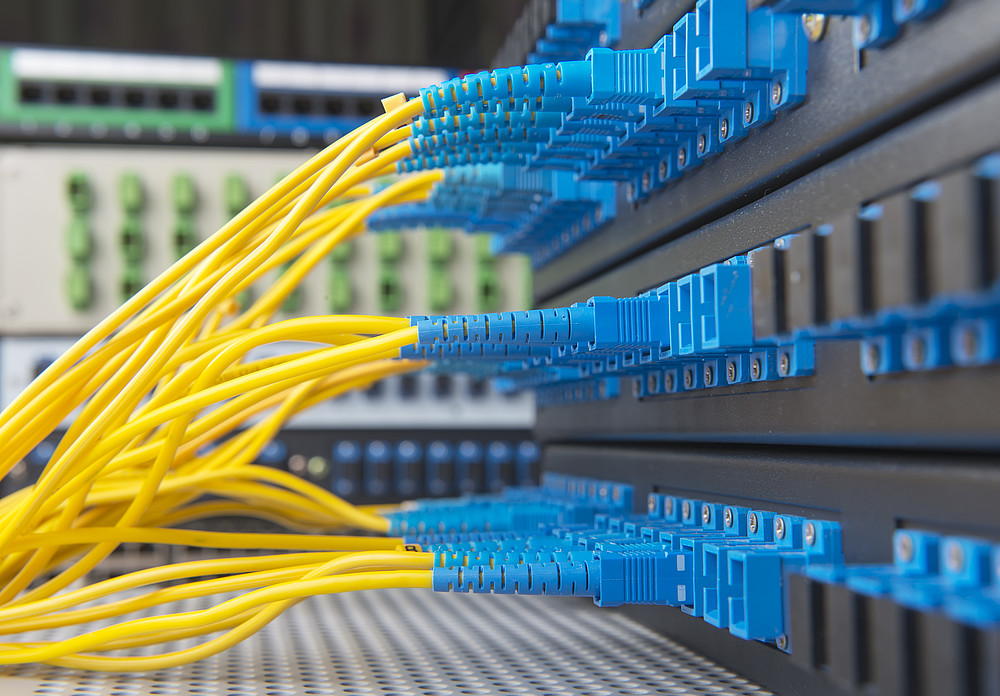

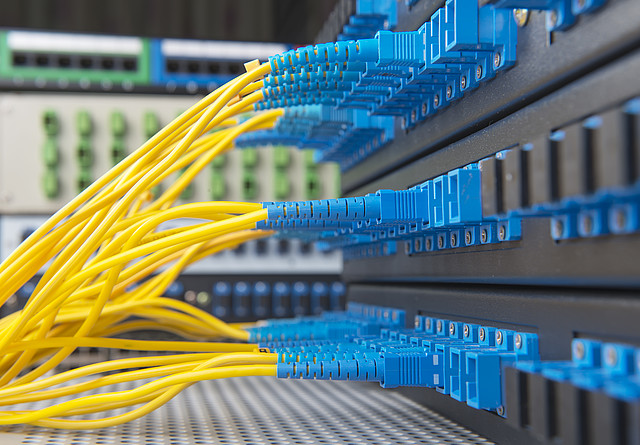

Optické kabely

Optické kabely jsou dostupné v mnohem vyšším rozlišení než dříve. K přenosu signálu dochází pomocí světla, které se šíří ve vláknu ze speciálního křemenného skla. Zdrojem tohoto světla mohou být led diody nebo lasery.

Typy optických kabelů

  • singlemode (jednovidové)
  • multimode (mnohavidové)

Mezi kabely se snadno zorientujete pomocí tloušťky jádra. U jednovidového vlákna je světlo generováno laserem a prochází vláknem přímo a signál dosahuje mnohakilometrových vzdáleností. Vlákno má tloušťku 8/125 µm nebo 9/125 µm (první číslo je tloušťka jádra, druhé pláště).

U mnohavidového vlákna je světlo generováno led nebo laserovým zdrojem. Signál prochází v odrazech a dosahuje vzdáleností kolem 550 – 600 m. Vlákno má tloušťku 50/125 µm nebo 62,5/125 µm.

Nespornou výhodou optických vláken je rychlost signálu, která se neustále zvyšuje. V současné době je možné dosáhnout rychlosti 40 Gb/s. Maximální propustnost optického vlákna však zatím nebyla dosažena.

Optické vlákno je ideálním řešením do provozů a budov se zvýšeným elektrickým rušením.

Konektory pro metalickou kabeláž

Konektory slouží k vlastnímu zakončení metalické kabeláže a jejímu připojení k aktivním prvkům. V praxi se využívají konektory RJ45 , které mohou být, stejně jako kabeláž, stíněné nebo nestíněné. Určující je již použitá kabeláž.

Patch panely

Patch panely  jsou výbornou organizační pomůckou, každý, kdo musel někdy hledat kabel v datovém rozvaděči, ví, že vyvazovací a patch panel dokáže zachránit mnoho drahocenného času. Patch panely mohou být dvojího typu:

  • Zářezový typ – je starší varianta, avšak stále oblíbená. Konce jednotlivých drátů datového kabelu se zasekávají do krone svorkovnice propojené do RJ45 matice na přední masce patch panelu. (přejít do katalogu )
  • Keystone typ – je novější varianta, která je oblíbená pro vysokorychlostní kabeláže. Jde o plastovou nebo kovovou kostku, která má uvnitř zářezové drážky, instalace však probíhá bez potřeby použití krone nože. Kostka se poté vsadí do modulárního patch panelu.

Optické konektory

Konektory se dělí i podle tvaru brusu ferule, středové části konektoru. Ta může být zaoblená (sférická) PC, rovná FC nebo úhlově sférická APC.

Připevnit konektor na optické vlákno je možné několika způsoby.

  • Můžete přilepit konektor přímo na vlákno -tzv. hot-melt konektory
  • Spojením vlákna s pigtailem, což je již připravený konektor na krátkém vláknu. Ke spojení může dojít svařením nebo pomocí gelové spojky.

Když to nefunguje

Jakmile je kabeláž natažena, je důležité ji proměřit. Na trhu existuje spousta dobrých měřících přístrojů, popřípadě se dají i půjčit. Měřící přístroj vám během chvilky prověří všechny aspekty sítě.

Jakýkoliv nedostatek v kabeláži se projeví při jejím využívání. Mezi nejčastější chyby patří ohyby a nedodržení délky. Pokud jde o ohyb, velmi špatně se dá detekovat místo, kde k tomuto došlo. Společnost 3M toto řeší pomocí zeleného opláštění kabelu, který ve chvíli, kdy dojde k ohybu, zbělá.

Délka se oproti tomu projevuje spíše jako častá ztráta konektivity mezi aktivními prvky sítě. Dochází totiž ke ztrátě velkého množství paketů a tato situace je snadno viditelná pomocí volně stažitelných diagnostických programů.

Problémy se stíněním se projevují jako náhodné připojování a odpojování aktivních prvků bez zjevného důvodu. Může být zapříčiněno například i zbytečně velkým rozmotáním párů před konektorem.

Nedostatky optických vláken

Starší typy optického vlákna jsou choulostivé hlavně na ohyb a tah, kdy může dojít k porušení vlákna samotného. Nové typy G.657 A a B již povolují ohyb větší.

Mimo jiné mohou být problémy kabeláže spojeny i s nečistotami na feruli případně špatným spojením, svárem nebo spojkou.

Chcete se dozvědět více informací o kabeláži? Kontaktujte nás, rádi vaše dotazy zodpovíme.
