Signalizace v EPS systémech je důležitým, ale často problematickým prvkem. Připravili jsme pro vás návod, jak správně aplikovat prvky VADs v objektu.

Důležité je pokrytí prostoru

Požadavky na VADs (zkratka VAD = Visual Alarm Device) jsou vždy definovány v rámci posouzení požárních rizik i prostředí a je potřeba je zohlednit při správném návrhu a instalaci zvukových a světelných signalizací v systémech EPS.

V prvé řadě nesmí být signalizace alarmu svou intenzitou závislá na okolním osvětlení. Intenzivní světlo signalizace musí být dobře viditelné ze všech míst v daném prostoru.

Výkon VADs musí být minimálně 0,4 lux, kdy se měření provádí kolmo ke směru světla, které osvětlovací zařízení vyzařuje. Proto jsou prvky VADs rozděleny do tří kategorií, podle způsobu použití:

  • W – nástěnná (kategorie)
  • C – stropní (kategorie)
  • O – otevřená (kategorie)

Prvky VADs pro nástěnnou a stropní montáž jsou limitovány šířkou místnosti, popřípadě instalační výškou a typem prostředí v daném prostoru.Otevřená kategorie umožňuje výrobcům specifikovat tvar pokrytí i objem prostoru a neklade žádné omezení na montážní výšky.

Kategorie W – nástěnné

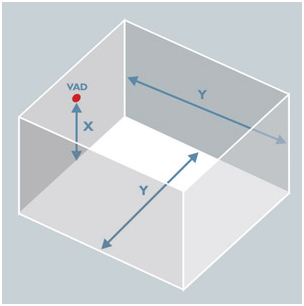

Pro pokrytí prostoru je důležité správné umístění VADs.Nástěnné VADs pokrývají svým svazkem kvádr s čtvercovým obsahem podlahové plochy. Objem pokrytí je prezentován ve tvaru W – X – Y, kde W = závěsná kategorie, X = maximální montážní výška (m) a Y = šířka a délka (m) v pokrytí podlahové plochy. Minimální přípustná montážní výška povolená normou je 2,4 m.

Doporučujeme: RoLP L , SYMPHONI LX WALL

Tip:

  • V případě, že oblast, kterou je třeba pokrýt, není čtverec, použijte větší délku nebo šířku, abyste zajistili, že celá oblast bude pokryta.
  • V případě, že vzdálenost (y), je větší než jmenovitá hodnota pokrytí dané VADs, pak musíte pro pokrytí prostoru použít několik zařízení VADs.

Kategorie C - stropní

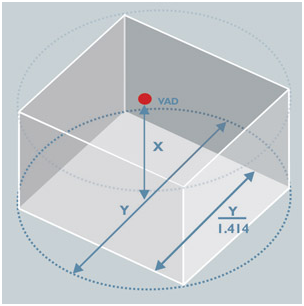

Stropní VADs pokrývá objem kuželu.Stropní VADs  pokrývají válcovou plochu. Objem pokrytí je ve tvaru C-X-Y, kde C = stropní kategorie, X = maximální montážní výška (m) a Y = průměr (m) podlahové plochy pokrytí (viz obrázek). Maximální montážní výška je 3 m, 6 m nebo 9 m.

Chráněný prostor se nachází v objemu válce a zajišťuje, že všechny oblasti splňují požadované osvětlení 0,4 lux.

Doporučujeme: SOLISTA LX

Tip:

  • Chcete-li převést průměr pokrytí (y) na šířku čtvercové místnosti, pak platí:
    „Šířka čtvercové místnosti“ = y / 1,414 m

Kategorie O - otevřená

Kategorie O je určena pro VADs, která nespadají do kategorií W a C. I tato zařízení musí splnit požadované parametry osvětlení 0,4 lux. Výrobce proto musí ve specifikaci tohoto VADs určit doporučenou instalační výšku, montážní polohu i orientaci například tvarem koridoru a minimální a maximální výšku upevnění. Jde obvykle o speciální svítidla pro hlediště, studia, svítidla do schodnic.

Pravidla návrhu:

Pro návrh VADs dle EN 54-23 je třeba zvážit tyto okolnosti:

  • zda jsou VADs nástěnná nebo stropní
  • úroveň okolního osvětlení
  • zorné pole ze strany uživatele (přímá nebo nepřímá viditelnost)
  • provedení a podíl odrazových ploch v prostoru (matné / lesklé)
  • úroveň a změny okolního osvětlení (den / noc)
  • v průmyslovém prostředí je potřeba zohlednit i používání ochranných pomůcek (brýlí)

Nástěnná verze kategorie W.Každá překážka blokuje zorné pole uživatele, i toto je potřeba zohlednit při návrhu pokrytí VADs zařízeními.

Při návrhu umístění a vzdálenosti VADs v místnosti, je třeba zajistit, aby všechny osoby v místnosti měly přímý výhled na zařízení VADs. V případě, že oblast je větší než objem pokrytí jednoho VADs, je nutné využít více zařízení.

Tip:

  • Při šetření na místě použijte pro posouzení okolní úrovně světla Lux metr.
  • Nástěnná VADs jsou vhodná pro různorodé aplikace a tam, kde je vyšší úroveň okolního osvětlení.
  • Stropní varianta se hodí pro pokrytí pravidelných místností a velkých prostranství.
  • Otevřená VADs jsou určena pro specifické podmínky a směr pokrytí (hlediště, studia apod.)
  • V místnostech vystavených vysokému osvětlení je lepší intenzitu ovládat manuálně (např. žaluziemi), než navrhovat složitá řešení.

Napájecí zdroje:

Zdroje pro VADs by měly být v souladu s ČSN EN54-4. V praxi to znamená, že zařízení musí být napájeno ze dvou nezávislých zdrojů, z nichž jeden je zálohovaný.

U větších instalací by měl zdroj poskytnout alespoň 1,2násobek proudu, než je celkový proud VADs. Náběhový proud by měl být nejméně 1,5 násobek celkového proudu VADs, po dobu nejméně 10 ms. Je vhodné, aby zdroj měl pomalou pojistku na všech jeho koncových stupních.
Tam, kde má být zapojeno velké množství jednotek, se doporučuje používat více samostatných zdrojů na samostatných napájecích větvích, aby se zabránilo velkým úbytkům napětí.

Elektrické vedení:

V souladu s normou je nutné používat pouze certifikované kabelové systémy s požární odolností.

Instalace a uvedení do provozu:

Všechny VADs používané pro indikaci požárního poplachu v objektu by měly mít stejnou barvu záblesku. Tato barva by neměla být zaměňována s jinou vizuální výstražnou signalizací v rámci jedné budovy. Pokud je v objektu umístěno více komponentů, měly by barvy být vzájemně synchronizovány.

Údržba

Doporučuje se, aby detekce požáru a poplachu byla testována jednou za týden. Pravidelná kontrola, servis a údržba VADs systémů je důležitá k zajištění integrity, výkonnosti a spolehlivosti.

Přehled všech VADs najdete v našem katalogu.

Napadly vás dotazy k instalaci VADs do objektů? Nebojte se nás kontaktovat, rádi vám pomůžeme.
