Jak vybrat správný zámek

Jak vybrat správný zámek

Správný návrh dveřního řešení je mnohdy záležitostí shody funkčního a designového hlediska. V otázkách a odpovědích si projdeme, jak na to.

Pro správný výběr dveřního zámku je nutné zodpovědět si následující otázky:

  • Jaký princip odblokování zámku zvolím – mechanický nebo motorický?
  • Požaduji informaci o stavu otevření / zavření dveří?
  • Jsou mé dveře plné nebo prosklené?
  • Jedná se o dveře pravé nebo levé?
  • Jaký je backset dveří (vodorovná vzdálenost středu kliky od kraje zámku)? Jaká je rozteč dveří (svislá vzdálenost středu kliky od středu cylindrické vložky)?
  • Požaduji vyšší požární odolnost?

1. Jaký princip odblokování zámku zvolím – mechanický nebo motorický?

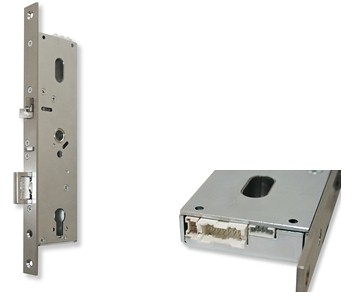

Elektromechanický zámekDveřní zámek je těleso, které se umísťuje do aktivního křídla dveří, lidově řečeno „pod kliku“ (zboku se provede tzv. zádlab a těleso zámku se do něj zasune a zajistí se šrouby). Podle jeho funkce rozdělujeme zámky do dvou kategorií, kdy názvy těchto kategorií jsou odvozeny od způsobu, jakým zámek funguje. Máme tedy zámky elektromotorické, kde je závora ovládána motorkem, a elektromechanické, kde je funkce závory kontrolována mechanicky stisknutím kliky.

2. Požaduji informaci o stavu otevření / zavření dveří?

Elektromechanické i elektromotorické dveřní zámky ABLOY poskytují tuto informaci vždy, produkty společnosti BERA dělíme dle typů: typ „E“ bez signalizace, typ „D“ s akustickou a optickou lokální signalizací a typ „M“ navíc se vzdáleným monitoringem stavu zámku po kabelu. Monitoring zámků ABLOY a BERA lze vyvést například do zabezpečovacího systému.

3. Jsou mé dveře plné nebo prosklené?

Prosklené dveře vyžadují úzký dveřní zámek, protože skleněná výplň často tvoří většinu jejich plochy. Plné dveře umožňují instalaci hlubokého dveřního zámku, protože sklo nebrání vytvoření hlubšího zádlabu pro těleso zámku.

4. Jedná se o dveře pravé nebo levé?

Zámky ABLOY jsou stranově univerzální, u zámků BERA je nutné objednat levý nebo pravý typ zámku. Stranu určíme při pohledu z chráněného prostoru na panty dveří, nehledě na to, jestli se dveře otevírají dovnitř nebo ven. Volba strany je u produktů BERA poplatná pro zámek i kování.

5. Jaký je backset dveří (vodorovná vzdálenost středu kliky od kraje zámku)? Jaká je rozteč dveří (svislá vzdálenost středu kliky od středu cylindrické vložky)?

Parametry backset a rozteč určují typ zámku. Backset u zámků ABLOY je volitelný v řadě 30 / 35 / 40 / 45 / 55 / 60 / 65 / 80 / 100 mm, BERA nabízí dvojici rozměrů 35 a 55 mm. Z hlediska rozteče se ABLOY pohybuje v hodnotách 72 a 92 mm, BERA pak 90 a 92 mm. Znalost těchto parametrů je určující pro správné vytvoření zádlabu pro zámek a správnou volbu dveřního kování.

6. Požaduji vyšší požární odolnost?

Produkty BERA poskytují požární odolnost 30 minut, produkty ABLOY 90 minut.


S dveřním zámkem souvisejí ještě další prvky, a proto si budeme klást i následující otázky:

  • Jaké kování mám zvolit pro zámek elektromechanický a pro zámek elektromotorický?
  • A co tloušťka dveří? Hraje nějakou roli?
  • Jaká je správná kabeláž k zámku a jak se realizuje?
  • A rám dveří? Musím ho nějak uzpůsobit?

1. Jaké kování mám zvolit pro zámek elektromechanický a pro zámek elektromotorický?

Další částí dveřního zámku je již zmíněné dveřní kování. Zde rozlišujeme kování klika-klika a klika-madlo. Jak už z textu výše vyplývá, kování klika-klika je nutné použít v součinnosti s elektromechanickým dveřním zámkem, protože mechanický pohyb kliky se přenáší na „odemknutí“ závory zámku, a kování klika-madlo se zase používá v kombinaci s elektromotorickým zámkem, kde závora zajíždí motoricky a není třeba ji ovládat klikou. Z vnitřní (chráněné) strany je vždy klika, aby bylo možné z chráněného prostoru v případě potřeby vždy bez problémů uniknout.

2. A co tloušťka dveří? Hraje nějakou roli?

Součinnost mezi klikou a zámkem zajišťuje další část řešení s dveřním zámkem, tzv. dělený čtyřhran. Důvodem rozdělení čtyřhranu je samostatné ovládání obou stran zámku. U čtyřhranů rozlišujeme dva rozměry v ploše čtyřhranu – 8x8 mm a 9x9 mm. Zatímco zámky ABLOY a kování IKON používají profil 9x9 mm, zámky a kování BERA používají standard 8x8 mm. Délka čtyřhranu je pak určující pro tloušťku dveří – BERA například nabízí čtyřhrany o délkách 70 + 50 mm (pro dveře tloušťky do 50 mm), 80 + 50 mm (pro dveře tloušťky 50 až 70 mm), a 80 + 80 mm (pro dveře tloušťky 70 až 90 mm).

3. Jaká je správná kabeláž k zámku a jak se realizuje?

Pro ovládání zámku je třeba vyvést z tělesa zámku kabeláž směrem k řídící jednotce dveřního systému – touto řídící jednotkou může být například přístupový nebo zabezpečovací systém. K tomu slouží speciální vícežilový kabel se svorkovnicí a průchodka, která se instaluje mezi křídlo dveří a pevný rám dveří. Podle druhu dveří (plné, skleněné) pak kabel prochází dveřmi buďto napřímo, nebo vrchem okolo skleněné výplně. Následně projde průchodkou a z rámu dveří vstupuje například do trubky, nachystané pro dveře v konstrukci stěny.

4. A rám dveří? Musím ho nějak uzpůsobit?

Poslední částí dveřního řešení se zámkem je tzv. protiplech. Již z názvu je patrné, že tato část se umísťuje do protipozice vůči dveřnímu zámku. Fakticky se jedná o kus plechu s natvarovanými otvory, do nichž při zavření dveří zapadá střelka a závora zámku.

Se správným návrhem dveřního zámku Vám pomohou také technici společnosti ABBAS.

Sestavu dveřního zámku na dveřích lze jednoduše doplnit dalším přídavným prvkem. Pro usnadnění průchodů dveřmi nabízíme dveřní pohony a dveřní zavírače, pro zajištění dveří pak přídržné magnety a pro mechanické odblokování elektrických samozamykacích zámků dodáváme k zámkům i cylindrické vložky FAB různých typů.

Zde naleznete pokračování – Jak vybrat správný otvírač.
