Detekce požáru v prostředí s nebezpečím výbuchu

Detekce požáru v prostředí s nebezpečím výbuchu

Přinášíme vám několik tipů, jak řešit detekci požáru v prostředí s nebezpečím výbuchu (SNV), někdy zkráceně označovaném jako Ex-prostředí.

Ochrana lidských životů je primární nejen v obytných a komerčních objektech, ale zejména ve výrobních a technických prostorách. Řada výrobních procesů se odehrává ve velmi náročných prostředích (doly, svařovny, lakovny, mlýny, plnírny, apod.). Všude zde je vysoká pravděpodobnost přítomnosti výbušné atmosféry (např. výbušné směsi plynu se vzduchem, směs vláken či prachu se vzduchem nebo jejich kombinace).

Všechna elektrická zařízení v těchto prostředích je nutno konstruovat tak, aby byla jiskrově bezpečná a zamezila vzniku zápalných podmínek a zničení celého zařízení. Řešením je snížení úrovně energie elektrických jisker pod zápalnou úroveň nebo zamezení vzniku horkých povrchů zařízení nad povolenou mez a odstranění vzniku elektrostatických potenciálů.

Jaké prvky lze použít v prostředí SNV?

Zařízení určená do výbušného prostředí je nutné otestovat speciální zkušebnou a na základě provedených zkoušek lze povolit používání tohoto zařízení v prostředích s nebezpečím výbuchu. Takto homologovaná zařízení pak nesou označení ATEX a mohou být aplikována v prostředí s nebezpečím výbuchu pouze v souladu s doporučením výrobce a certifikátem vydaným pro tato zařízení, detekční prvky pro systémy EPS nevyjímaje.

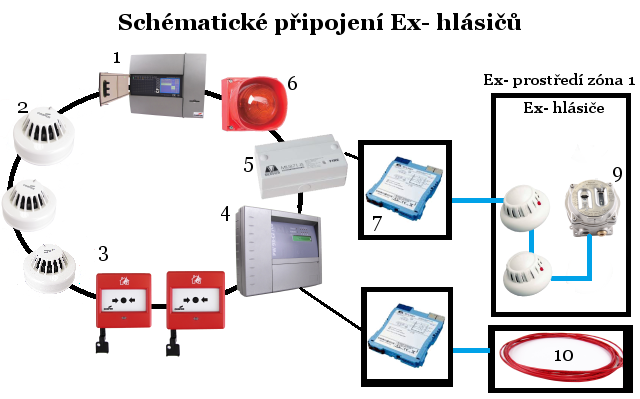

1. ústředna 2. adresný hlásič 3. adresné tlačítko 4. adresná jednotka Protectowire 5. vazební prvek Ex- 6. adresná siréna 7. oddělovací bariéra 8. hlásič Ex- 9. plamenný hlásič Ex- 10. teplotní kabel Protectowire

Parametry a způsob použití prvků do SNV je pak dán klasifikací prostředí a klasifikací plynů, prachů a par.

Klasifikace prostředí

Prostředí s nebezpečím výbuchu je přesně klasifikováno a rozděleno do zón:

Zóna 0:

Prostor, ve kterém je výbušná směs plynu se vzduchem přítomna stále nebo se vyskytuje v dlouhých periodách (dříve se v ČR označovala jako SNV 3).

Zóna 1:

Prostor, ve kterém může vzniknout výbušná směs plynu se vzduchem za běžného provozu (dříve se v ČR označovala jako SNV 2).

Zóna 2:

Prostor, ve kterém nemůže výbušná směs plynu se vzduchem za běžného provozu vzniknout, nebo může vzniknout pouze na krátké období (dříve se v ČR označovala jako SNV 1).

Klasifikace plynů z hlediska jejich nebezpečnosti

Oblast použitíKlasifikace plynůReprezentant skupinyÚroveň nebezpečnosti

chemický průmysl (povrchové aplikace)
II C vodík, acetylennejvíce nebezpečné
II Betylen
II Apropanméně nebezpečné
důlní aplikaceImetan

Základní pravidlo pro detekci požáru v prostředí SNV

  • detekční prvky musí být homologovány a musí splňovat požadavky dle klasifikace prostředí (zón)
  • detekční prvky musí splňovat jiskrovou bezpečnost
  • prvky umístěné v prostředí SNV musí být galvanicky odděleny od ostatních technických zařízení

Detekce požáru s ústřednami EPS COOPER (EATON)

Do ohraničeného prostoru SNV se umístí atestované hlásiče, včetně patic. Tyto hlásiče jsou neadresné a jsou speciálními kabely přivedeny vně chráněný prostor do oddělovací bariéry. Bariéra zajišťuje, aby se nežádoucí indukované napětí (vyšší než jiskrově bezpečné) nedostalo do prostoru SNV. Přes další vazební prvek CZMU352IS  (MIU 871IS) jsou prvky z prostředí SNV propojeny do hlásičové linky ústředny COOPER .

Pro speciální aplikace lze pro detekci požáru v prostředí SNV použít vlastností lineárního teplotního kabelu Protectowire . Propojení prvků Ex- prostředí s oddělovací bariérou (vně Ex- prostředí) je nutné provést speciálními kabely.

Závěrem

Správné řešení detekce požáru v prostředí s nebezpečím výbuchu je poměrně náročná záležitost, která vyžaduje splnení přísných legislativních a technických požadavků. Budete-li s návrhem řešení potřebovat poradit, obraťte se na nás, rádi vám pomůžeme.
