Ochrana FVE – termokamery FLIR

Jedním z nejvýznamnějších solárních parků ve Španělsku je solární elektrárna Abertura, která představuje investici ve výši přesahující 225 milionů EUR. Pro ochranu obvodu o délce 9 km zde bylo instalováno 27 termocitlivých kamer FLIR se SW analýzou obrazu.

Vector Cuatro: instalace a správa solární elektrárny

Vector Cuatro je přední společností ve Španělsku působící v oblasti poradenství pro strategické a finanční investice do solárních parků. V současnosti Vector Cuatro spravuje nebo dohlíží na fotovoltaické elektrárny o celkové instalované kapacitě téměř 90 MWp. Společnost se podílí na celém procesu podpory, projekce, výstavby, financování a zprovoznění fotovoltaických instalací pro třetí strany.

Investice v hodnotě 225 millionů EUR musí být chráněna

"Projekt a výstavba solární elektrárny Abertura pro nás představoval obrovskou výzvu. Její hodnota přesahuje 225 milionů EUR, proto bylo nezbytné objekt dobře zabezpečit.", uvádí pan Escalada, jednatel skupiny Vector Cuatro. U instalací této velikosti existuje mnoho faktorů, které mohou objekt ohrozit. Jedním z nejvýznamnějších je riziko krádeže, a to nejen fotovoltaických panelů, ale vzhledem k rozsáhlé síti kabelů také mědi. Protože součástí objektu FVE je i instalace vysokého napětí, osobám, které sem vniknou neoprávněně, hrozí vážné poranění s možným následkem smrti.

Ochrana obvodu o délce 9 kilometrů

"Ochrana objektu s obvodem o celkové délce téměř 9 kilometrů není snadný úkol. Během dne pracuje na objektu FVE tým 4 až 5 osob, a proto je riziko narušení relativně malé. V noci je však situace zcela odlišná. Ačkoliv máme zkušenosti z jiných elektráren, které spravujeme, elektrárna Abertura byla první, kde jsme si sami mohli zvolit nejvhodnější způsob zabezpečení.", říká pan Escalada.

Různé varianty ostrahy

Při volbě zabezpečení tohoto objektu společnost zvažovala několik možností: konvenční CCTV s halogenovými nebo IR přísvity, trvalou přítomnost fyzické ostrahy, pasivní IR bariéry a termocitlivé kamery. Po důkladném vyhodnocení každé varianty zvolila termocitlivé kamery, a to hned z několika důvodů:

  • Vzhledem k okolnímu terénu nelze v noci osvětlit celý obvod objektu. Pokud by to možné bylo, instalace, údržba osvětlení a následný provoz (zejm. spotřeba energie) by byl finančně velmi náročný.
  • IR přísvity jsou rovněž finančně nákladné a zdaleka neumožňují stejný dosah jako termocitlivé kamery. V tomto případě by bylo nezbytné instalovat více kamer a s tím samozřejmě souvisí i vyšší náročnost na stavební připravenost.
  • Ani plot není nejvhodnější variantou. I když je instalován po celém obvodu elektrárny, je navržen tak, aby obsahoval velké otvory pro průchod zvěře. I kdyby byl plot bez otvorů, bylo by nezbytné na něj nainstalovat detektory proti jeho přelezení, prostřihu nebo nadzdvižení a následně by bylo zapotřebí kamerami CCTV s IR přísvity ověřovat zdroj poplachu.
  • Využití trvalé fyzické ostrahy na objektu bylo z důvodu finanční náročnosti zamítnuto.

Nízké celkové náklady na vlastnictví systému termocitlivých kamer FLIR

Pro použití varianty s termocitlivými kamerami FLIR se společnost rozhodla na základě důkladné kalkulace celkových nákladů, které se skládají z pořizovacích nákladů, z nákladů na instalaci a samozřejmě (a zejména) z provozních nákladů.

Řešení vnitřní perimetrické prostorové ochrany objektu

Pro ochranu obvodu objektu o délce 9 kilometrů byly nainstalovány termocitlivé kamery FLIR: 2x VSR-6, 6x SR-19, 5x SR-35 a 12x SR-50. Je tak vytvořena prostorová perimetrická ochrana obvodu celé fotovoltaické elektrárny. Další 2 termocitlivé kamery FLIR SR-100, upevněné na polohovatelné hlavici, byly instalovány zvlášť jako doplněk k tomuto řešení.

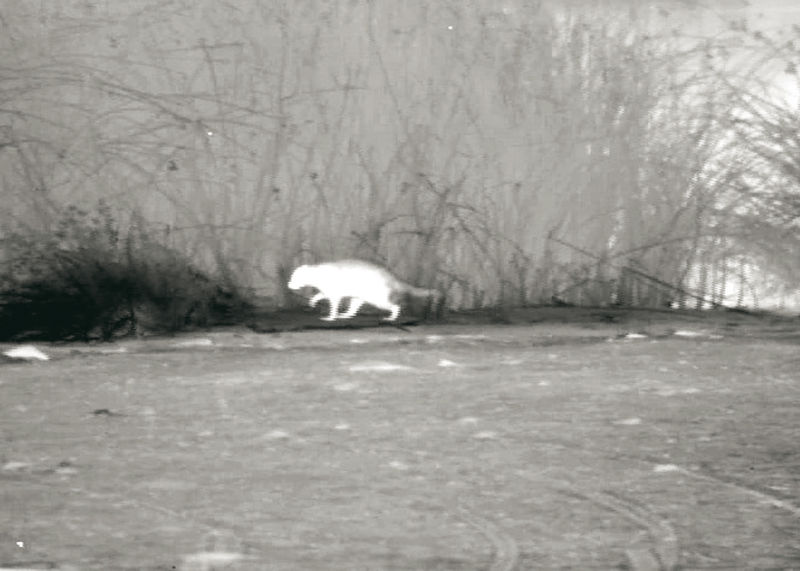

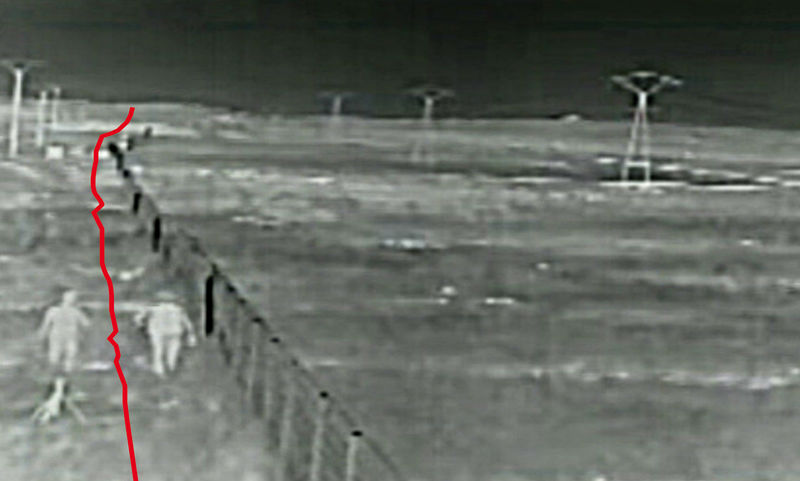

Princip vnitřní perimetrické prostorové ochrany je docela jednoduchý a spočívá v umístění všech kamer na samostatných sloupech podél celého obvodu objektu. Je využit software FLIR Sensors Manager s algoritmem pro analýzu videa, který umožňuje detekci potencionálního narušitele střeženého obvodu, v němž je definována chráněná zóna. Jestliže narušitel překoná čáru, která je nastavena ve videoanalýze, dojde ke spuštění poplachu. Operátorovi se automaticky zobrazí náhled kamery, která poplach spustila a může určit, zda se jedná o falešný poplach vyvolaný např. zvěří, či nikoliv. Součástí řešení jsou záznamová zařízení FLIR systémů, která nepřetržitě zálohují všechna data z kamer. Zařízení mají dostatečnou kapacitu pro ukládání záznamu po dobu 15 dní, poté se data přepisují.

Termocitlivé kamery – preferované řešení

"S termocitlivými kamerami FLIR jsme velmi spokojeni. Jedná se o finančně efektivní řešení, které má během provozu velmi nízkou spotřebu energie a současně nepotřebujeme velký objem stavebních prací. Srovnám-li tento systém s jinými, které používáme v dalších námi provozovaných elektrárnách, mohu pouze konstatovat, že je jednoznačně nejvýhodnější. Prakticky nezaznamenáváme žádné falešné poplachy a jsme schopni chránit celý obvod objektu pouze jedním operátorem.", říká pan Escalada.

"Jsme rozhodnuti, že v dalších elektrárnách, které budeme stavět, zcela jednoznačně zvolíme stejné řešení. A pokud bude nutno nahradit systém zabezpečení ve stávajících elektrárnách, bude použit také systém s termocitlivými kamerami.", uzavírá pan Escalada.

Systém FLIR je velmi dobře aplikovatelný i na zabezpečení solárních systémů menšího rozsahu, které se realizují v České republice a se kterými má společnost ABBAS, a.s. rozsáhlé zkušenosti.

Společnost ABBAS, a.s. je specializovaným dodavatelem bezpečnostních a slaboproudých systémů a je výhradním distributorem technologií FLIR v České republice. Zabývá se návrhy a dodávkami systémových řešení pro oblast EZS, CCTV, EPS, ACS, evakuačních rozhlasů a strukturovaných kabeláží.

Pro více informací o kamerách od společnosti FLIR navštivte náš katalog  nebo nás kontaktujte, rádi vaše dotazy zodpovíme.
