Téměř v každém návrhu komplexního systému dochází k tomu, že v určitém bodě chybí vazba mezi projektovanými systémy. Nároky na integraci nejrůznějších návazných zařízení vyžadují používání spínacích prvků, a zde přicházejí ke slovu relé. Pro pohodlnější práci s externími zařízeními byly do portfolia produktů společnosti ABBAS zařazeny následující prvky:

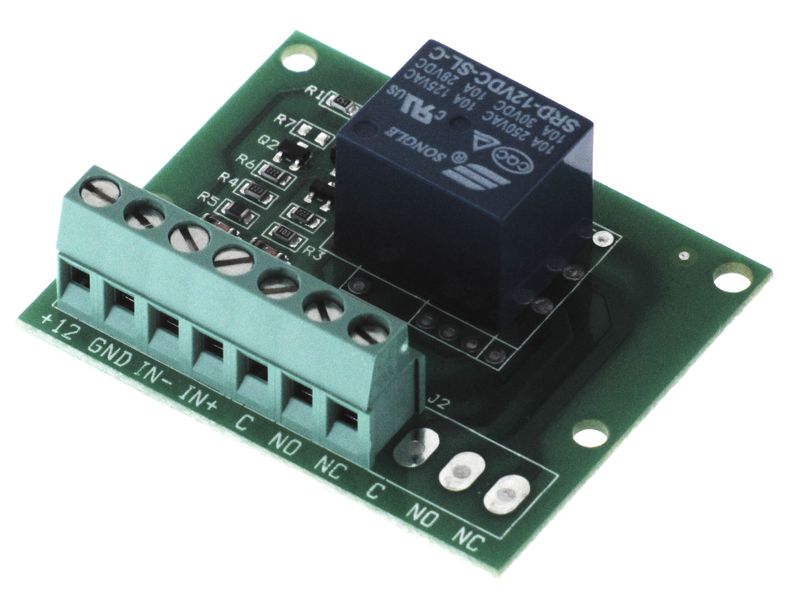

• RA/T  – Reléová deska, vstup otevřený kolektor, výstup 3A kontakt

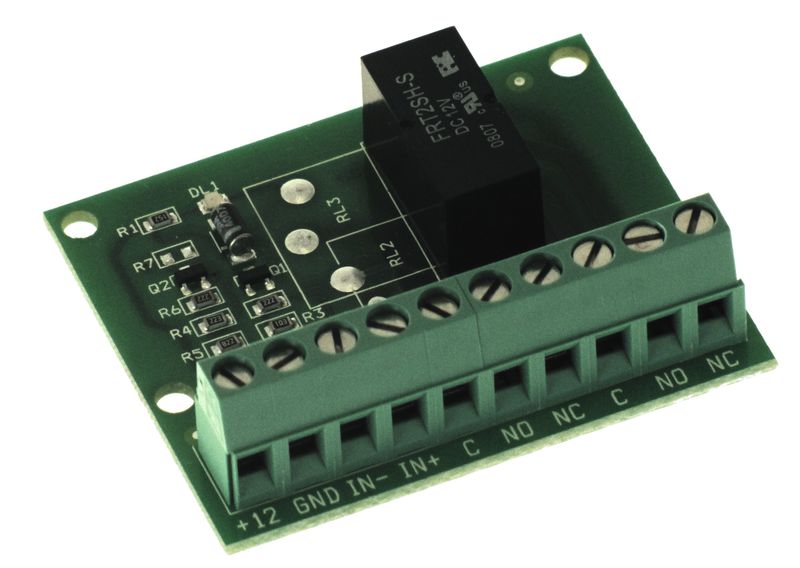

• RA/2S  – Reléová deska, vstup otevřený kolektor, výstup 2x 1A přepínací kontakt

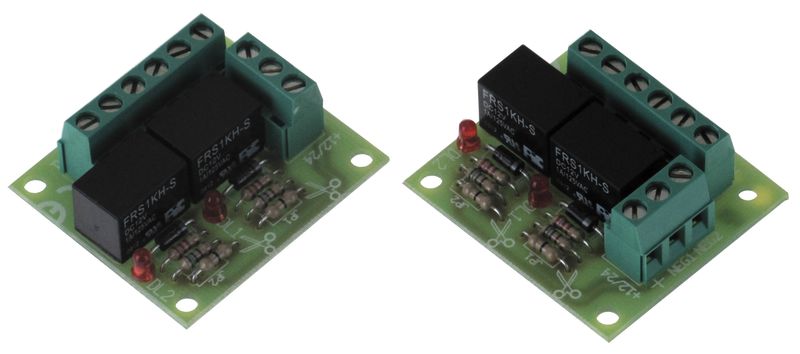

• RN 12/14  – Reléová deska, vstup 2x otevřený kolektor, výstup 2x 1A přepínací kontakt
• MOD MTT  – Multifunkční časové relé
• MOD DIN BOX  – Plastový box pro montáž desek na DIN lištu

Reléové desky mohou být využity například pro připojení jednoho čidla s vazbou na zobrazovací panel nebo semafor, na zprostředkování vazby mezi kamerovým systémem a sepnutím napájení zdroje přísvitu kamery, případně pro jakékoli řízení prvků EZS a EPS s vyšším proudovým odběrem.

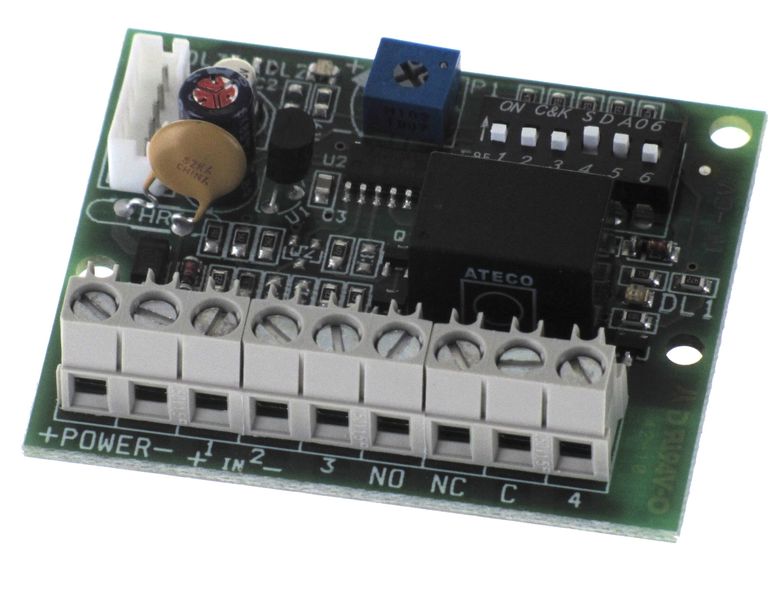

Specifické využití má pak multifunkční časové relé. Ovládacími prvky je šestice DIP switchů a jeden otočný trimmer, signalizačním výstupem je dvojice diod zachycující aktivní relé a běžící časovač. Výstupní relé je možné nastavit tak, aby při aktivaci kopírovalo náběžnou hranu vstupního signálu, nebo aby ji zpozdilo o 3 až 180 vteřin, případně aby vstupní signál chápalo jako podnět k přepnutí výstupu. Ve speciálním režimu pak relé při vstupním signálu delším než 3 vteřiny přepne výstup a při kratším sepne výstup na dvojnásobek času t₁, který je možno trimmerem nastavit v rozmezí 2 až 240 vteřin.

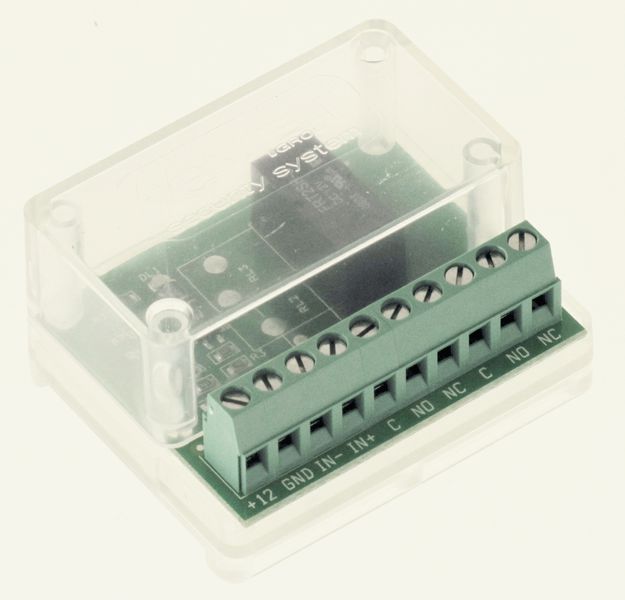

Pro pohodlnou instalaci slouží plastový box, který je možné uchytit na DIN lištu. Díky univerzálnosti desek se do něj pohodlně vejde jakákoli z nich. Tento přístup tak zvyšuje estetičnost celé instalace a přehlednost zapojení jednotlivých prvků a jejich vazeb.
