Požární ústředny EATON pro velké instalace

Požární ústředny EATON pro velké instalace

Systémy požární ochrany, EATON dříve známé pod produktovou řadou COOPER FIRE (CF), resp. Menvier, nabízí řešení nejenom pro malé systémy, ale také pro velké instalace, a to díky možnosti síťování ústředen.

logo EATONSchopnost propojit až 126 ústředen do jedné sítě, umožňuje požární ústředně EATON vytvořit rozsáhlé instalace. Jednotlivé ústředny mohou být od sebe vzdáleny až desítky kilometrů a propojení mezi nimi může být realizováno pomocí optických kabelů.

Pro rozsáhle systémy je vhodné využít ústředny s označením CF3000, které se vyrábí ve dvou variantách: 2 smyčkové nebo 4 smyčkové, kde každá smyčka může být osazena až 150 adresnými prvky jako jsou požární hlásiče, adresné sirény, vstupní / výstupní prvky atd.

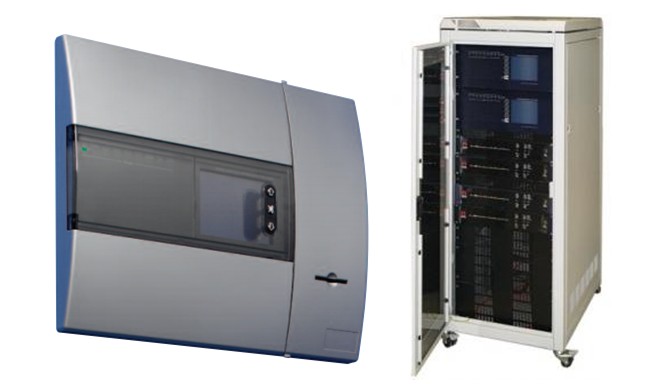

Panel požární ústředny CF3000

Pro síťování ústředen je nutné každou ústřednu vybavit síťovou kartou. Díky rozsáhlým možnostem filtrování síťové komunikace můžeme nastavit pravidla vzájemného fungování ústředen na síti. V případě instalace ústředny do technické místnosti existuje také varianta v provedení do 19” rozvaděče. Do prostor obsluhy je možné umístit zobrazovací a ovládací tablo, variantně i s dotykovým displejem.

Síť mezi ústřednami můžeme vytvořit také za pomocí TCP/IP karet, díky kterým je možné po LAN síti propojit až 8 ústředen. Síťování prostřednictvím karet TCP/IP však neodpovídá požadavkům norem na kontrolu přenosu dat po síti LAN!!! Přesto existují projekty, kde je o toto řešení zájem.

Lineární teplotní detektor

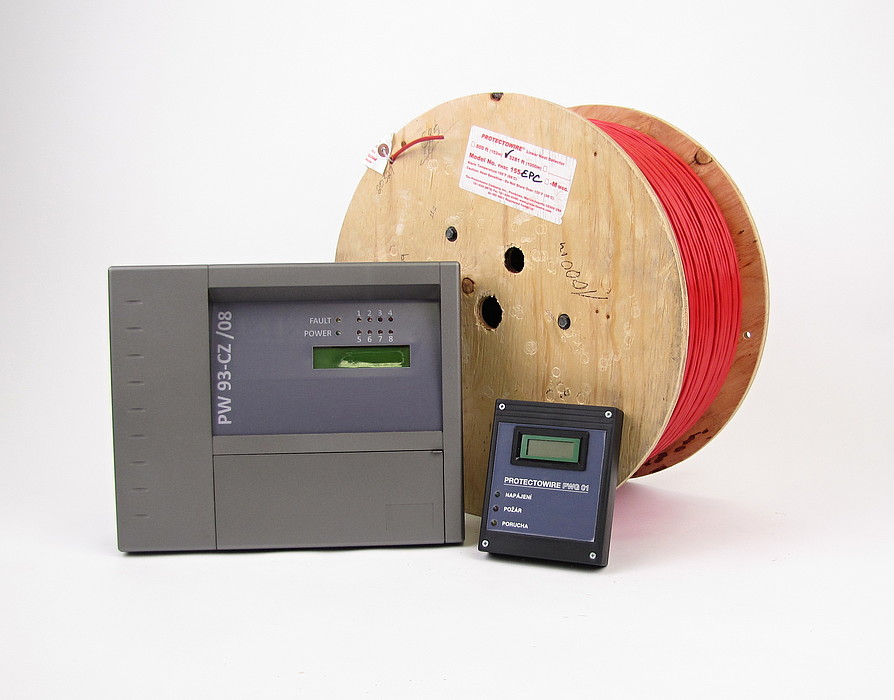

Vyhodnocovací jednotka Protectowire a teplotně citlivý kabel

Další možností rozšíření požárního systému přináší jednotka lineárního teplotního detektoru Protectowire, kterou lze integrovat  do sítě ústředen a získat tak ucelený systém požární ochrany. Ve chvíli, kdy jednotka Protectowire vyhodnotí na určité délce teplotně citlivého kabelu požár, je tato informace předána všem ústřednám. Na displejích ústředen se tak zobrazí, na kterém metru teplotně citlivého kabelu došlo k požáru.

Grafické nadstavby

Požární ústředny EATON je možné připojit i ke grafickým nadstavbám, které umožňují přehledné zobrazení stavů a ovládání. Grafická nadstavba zjednoduší uživateli ovládání systému, kdy pouhým stiskem myši může potvrdit požár či vynechat hlásič, který vyhlašuje falešné poplachy. Obsluha systému tak dokáže i ve stresové situaci rychle a přesně reagovat a snížit tak potenciální hrozby. V naší praxi nejčastěji nasazujeme v kombinaci s ústřednami EATON grafickou nadstavbu slovenské provenience s obchodním názvem C4.

Díky otevřenému protokolu MODBUS lze komunikaci ústředen EPS integrovat i do dalších systémů a nadstaveb třetích stran.

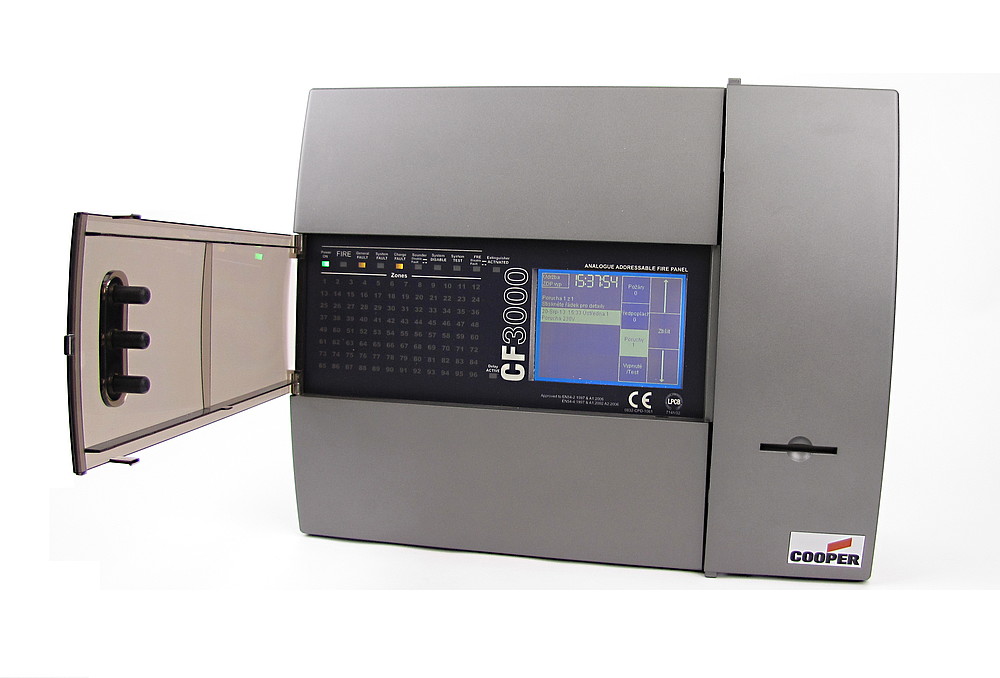

Panel EPS ústředny CF3000

Požární ústředny EATON naleznou široké užití v instalacích od velkých továren, vodních elektráren, hokejových hal, univerzitních komplexů, hotelových a lázeňských rezortů až po ochranu hlubinných dolů. Podívejte se s námi na bohaté reference tohoto systému, které nalezneme na celém světě.

Vybrané světové reference:

  • Shenzhen Foxconn, Čína (42 ústředen, cca 25 000 adresných jednotek, 4 velké sítě). Foxconn je největší celosvětová společnost zabývající se výrobou elektroniky, kde je zaměstnáno více než 200 000 lidí.
  • Alaiye Resort & Spa Hotel, Turecko (7 požárních ústředen). Rozsáhlý hotelový komplex včetně relaxačních lázní.
  • Longtan Hydropower Station, Čína (7 ústředen, cca 4000 adresných jednotek). Longtan je velká gravitační přehrada ležící na řece Hongshui v Číně, hráz je 216 m vysoká a 849 m dlouhá, díky tomu je nejvyšší svého druhu na světě.
  • Hebei Baisha Tobacco, Čína (17 ústředen). Velká továrna na výrobu známého druhu tabákových výrobků.
  • Shanghai Special Olympic Game Park, Čína (7 ústředen, cca 4000 adresných jednotek). Olympijský herní park v Šanghaji.
  • Dalkia Ostrava, Česká republika. Požární ochrana budov společnosti Dalkia v ostravských dolech je unikátní tím, že jsou jednotlivé ústředny od sebe vzdáleny několik desítek kilometrů a je naplánováno propojení ústředen v rámci podnikové sítě do grafických nadstaveb řídicích systémů.

Společnosti EATON a COOPER jsou nyní jednouV roce 2012 provedl EATON akvizici společnosti COOPER Industries. Vznikl tak světový koncern, který nyní zaměstnává okolo 103 000 zaměstnanců a dodává své výrobky zákazníkům ve více než 175 zemích světa.

Chcete se dozvědět více informací o systémech EATON? Kontaktujte nás, rádi Vaše dotazy zodpovíme.

Produkty EATON najdete v našem katalogu .
