Dnes Vám přinášíme pokračování seriálu o 3D technologiích. Na veletrhu AMPER v březnu letošního roku jsme představili 3D technologii pro CCTV aplikace od společnosti JVC. V dnešním článku se budeme věnovat oblasti 3D skenování objektů.

3D skener je zařízení, které umožňuje trojrozměrné nasnímání objektu a vytvoření jeho digitálního 3D obrazu. Existuje celá řada principů snímání, z nichž všechny mají svá omezení, výhody a cenu. V základu se principy dělí na kontaktní, bezkontaktní pasivní a aktivní. Nevýhodou kontaktního snímání je nízká rychlost a možnost zničení snímaného vzorku. Na druhé straně pasivní metody, jakými jsou stereoskopie nebo fotometrie, neposkytují takovou přesnost. Asi nejpočetnější a nejrozšířenější skupinou jsou metody aktivní. Aktivní skener emituje určitý druh radiace a snímá odrazy a zkreslení. Dostupná média jsou světlo, ultrazvuk a rentgenové paprsky. Mezi tyto metody patří například time of flight, triangulace, modulované světlo, laserové měření vzdálenosti.

V současnosti je nejrozšířenějším řešením metoda strukturovaného světla spadající do kategorie aktivních bezkontaktních metod. Tato pracuje na principu projekce 2D obrazce a jeho zpětné snímaní kamerou s následnou analýzou deformace promítaného vzoru. Výhodou tohoto řešení je především rychlost a snadnost použití. Výkonné 3D skenery pracující s tímto principem mohou pracovat i v tzv. real time režimu, kdy jsou snímány desítky snímků za sekundu, což umožňuje i 3D skenování pohybujících se objektů.

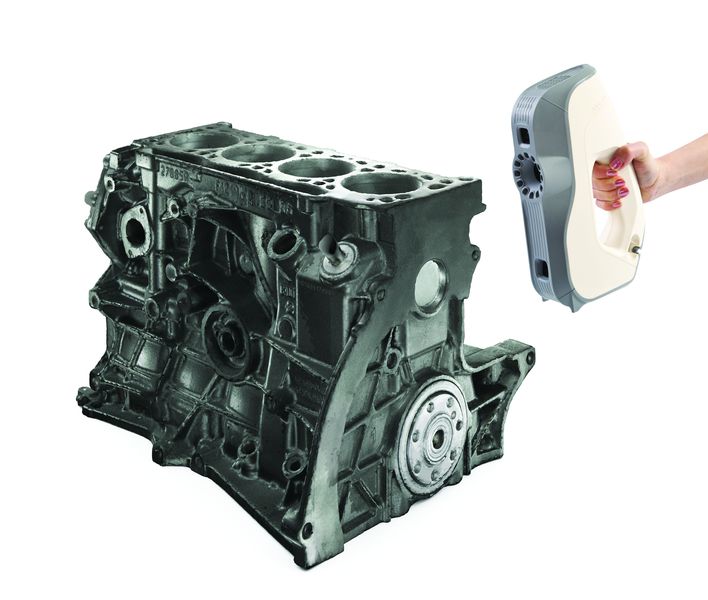

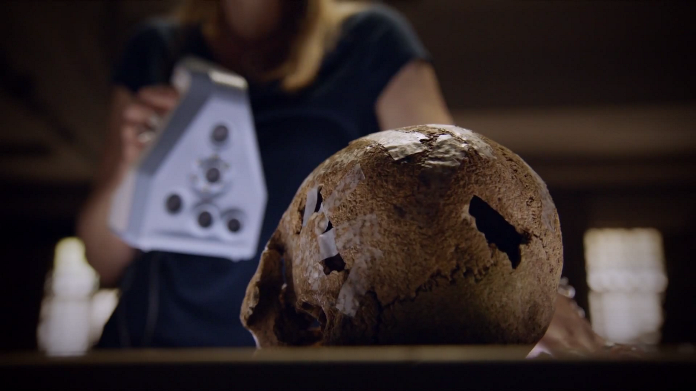

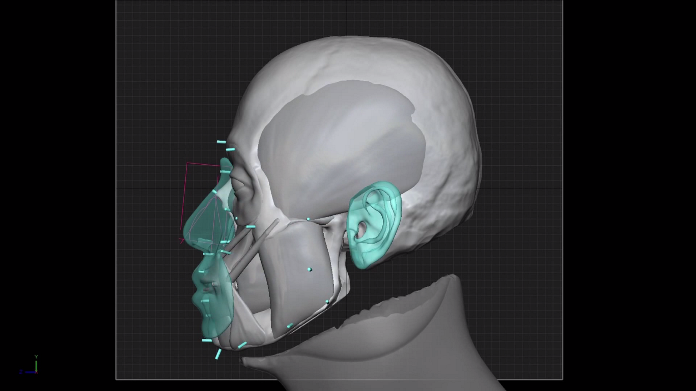

Tyto skenery nacházejí uplatnění nejen v řadě vědeckých, ale i každodenních lidských disciplínách. Praktické využití můžeme najít například v medicíně (ortopedie, protetika, plastická chirurgie), průmyslu (prototypy, reverzní inženýrství, kontrola kvality), zábavě, designu a nakupování (3D hry a filmy, ergonomie, zakázkové oděvy), při ochraně kulturního dědictví (archivy, umění, archeologie), v kriminologii, pojišťovnictví a v dalších oblastech lidské činnosti.

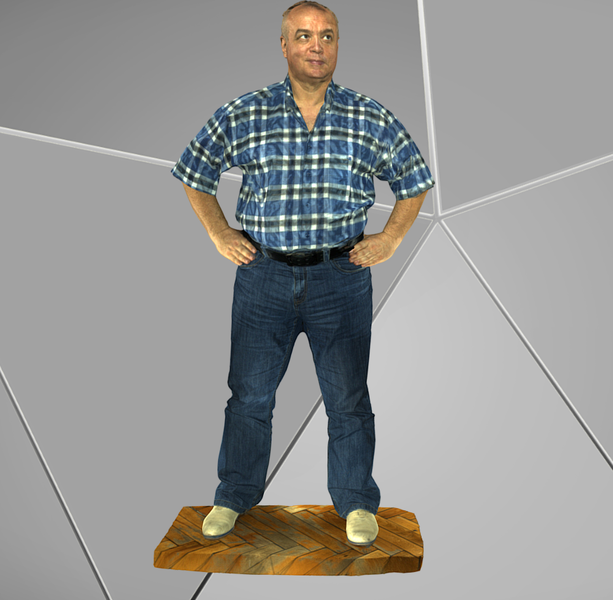

Svého čtyřnohého mazlíčka si pomocí samotného 3D skeneru nevyrobíte, ale můžete si ho prozatím naskenovat a umístit na pozadí desktopu.

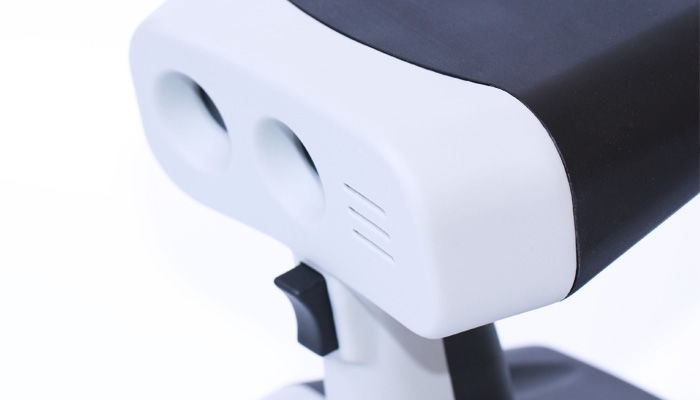

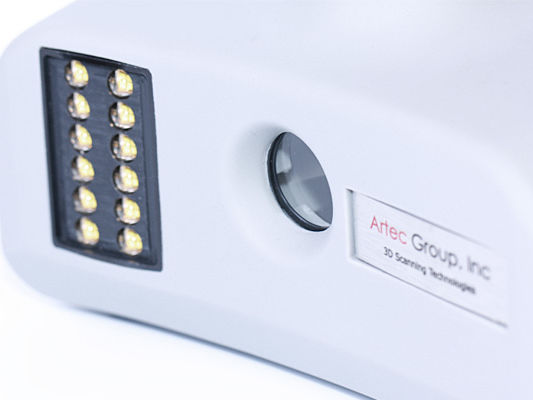

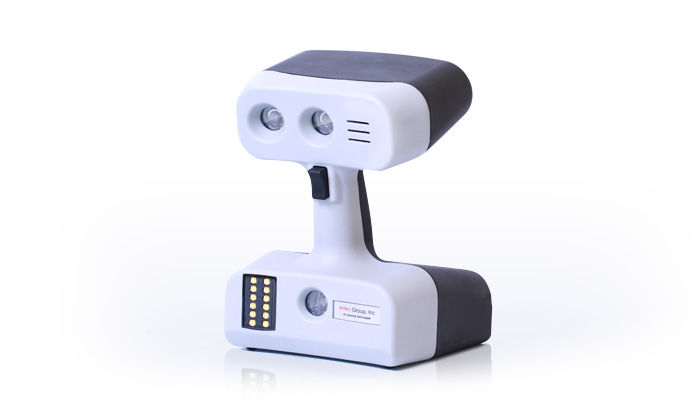

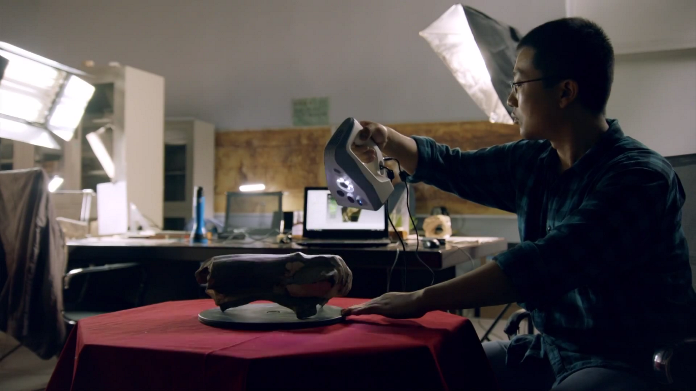

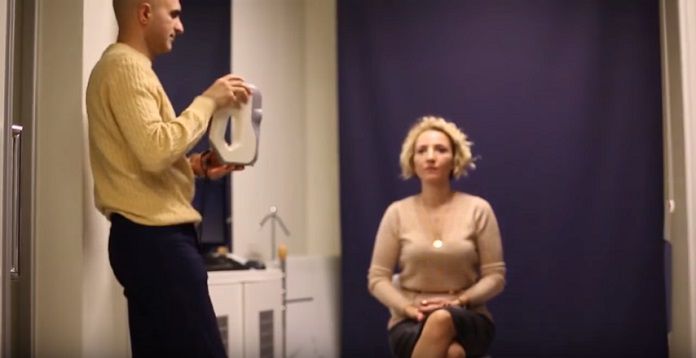

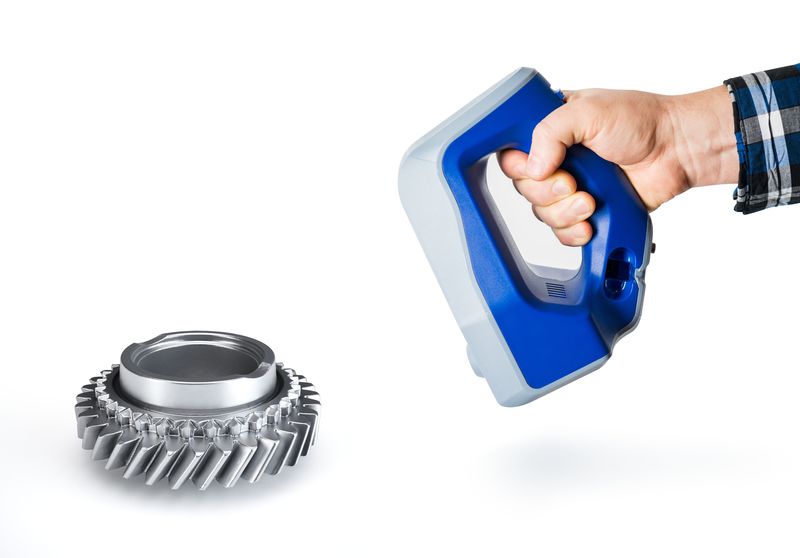

Společnost ABBAS spolupracuje v oblasti 3D technologií s předními světovými i tuzemskými vývojáři. Pro oblast 3D skenerů zastupujeme společnost Artec Group, která nabízí širokou škálu modelů pro nejrůznější použití. Kromě prodeje těchto zařízení zajišťujeme také poradenství a služby v oblasti 3D skenování. Pro tyto účely využíváme vlastní přístroj Artec MHT™:

 HW a SW specifikace

Schopnost snímání textury ano
3D rozlišení 0,5 mm
3D bodová přesnost 0,1 mm
3D přesnost na vzdálenost 0,15 % na 100 cm
Rozlišení textury 1,3 mp
Barvy 24 bpp
Zdroj světla blesk (ne laser)
Pracovní vzdálenost 0,4 - 1 m
Plocha záběru VxŠ @ 0,4 m 214 x 148 mm
Plocha záběru VxŠ @ 1 m 536 x 371 mm
Úhel záběru VxŠ 30 x 21°
Snímkování 15 fps
Expozice 0,0002 s
Rychlost snímání dat 500 000 bodů/s
Rozměry VxHxŠ 180 x 187x 260 mm
Hmotnost 1,6 kg
Příkon 12 V/40 W
Rozhraní 2x USB 2.0
Kalibrace bez potřeby přípravku
Multi core processing ano
Výstupní formáty OBJ, PTX, STL, WRML, ASCII, AOP, CSV
OS Windows XP - 32 bit, Windows Vista, Windows 7 - 32 bit, 64 bit
Minimální požadavky na PC Intel® Core™ 2 duo, 2Gb RAM, NVIDIA GeForce 9000
Požadavky na stereo podporu NVIDIA Quadro nebo lepší

Dodávka obsahuje skener, Artec StudioTM Software, napájecí zdroj a ochranný obal, zaškolení.

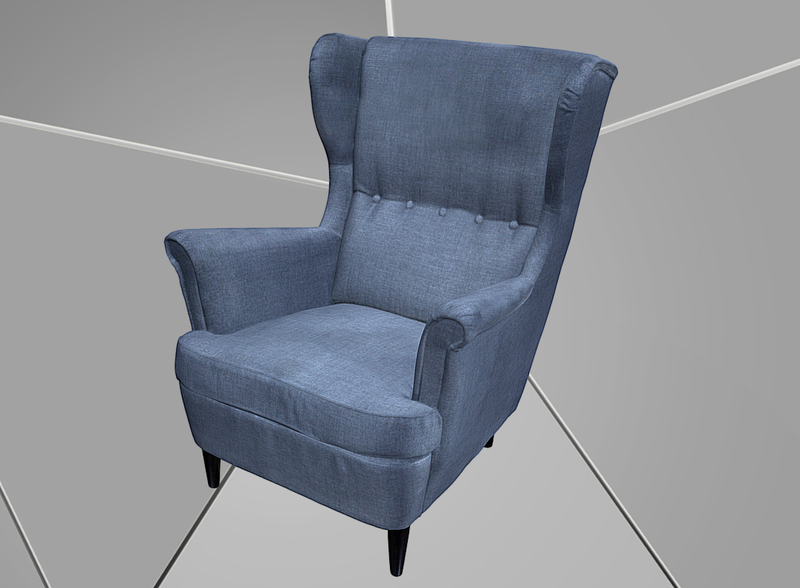

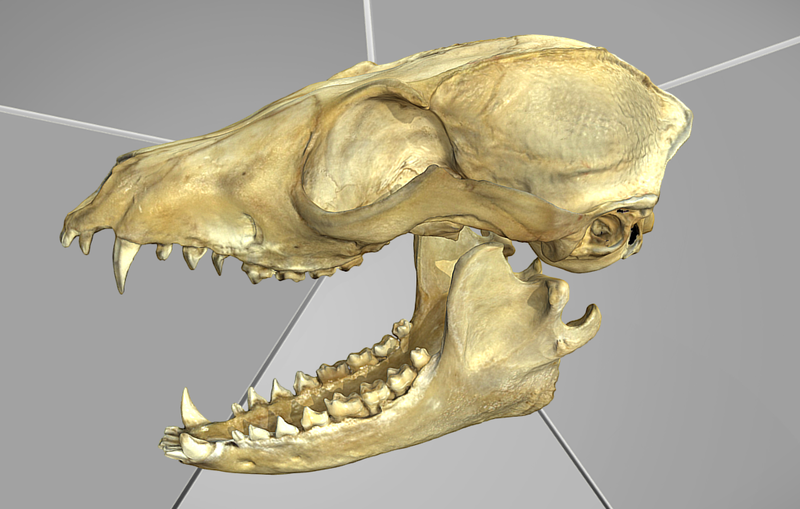

3D galerii pořízenou přístroji ARTEC najdete  zde.
