Objektiv, důležitá součást systému

Objektiv, důležitá součást systému

I velmi kvalitní kamera nebude poskytovat dobré výsledky bez kvalitního objektivu, naopak i průměrná kamera s dobrým objektivem má často lepší obraz, než bychom čekali.

Naše dosavadní praxe při konzultacích, dodávkách a návrzích pro oblasti komerční a průmyslové bezpečnosti nás vede vždy nějakým tím marketingově řízeným směrem. Stavebníci, investoři a uživatelé systémů podpořeni záběry z detektivních seriálů či akčních filmů jsou nepřímo podvědomě ovlivněni při posuzování překládaných řešení a mnohdy se přiklánějí pouze k výši celkové investice a udávaným papírovým parametrům.

V dnešní době všude přítomného internetu, aktivních vyhledávačů a záplavy nabídek je tak možné přehlédnout i zásadní neshody mezi nabídkami při detailnějším vyhodnocování. Tyto zkušenost nás vedou k zamyšlení, které nabízí společný prostor na osvěžení základních pojmů a výrazů na téma používaných objektivů nejen pro bezpečnostní aplikace. Správná kombinace tak může vést k plnému využívání technických vlastností jednotlivých komponentů a potenciálu dnešních technologií.

Technické parametry objektivů

f1,4, f1,2, f0,85 – Co to znamená?

Tohle jsou čísla udávající světelnost objektivu. U manuálních fotoaparátů jsme se setkávali s nastavením clony. Jednotlivé pozice clonového kroužku lze znát pod termínem clonová čísla. Nahlédneme-li do literatury popisující funkci a principy optických zařízení jako jsou třeba objektivy, dozvíme se například, že objektivem o světelnosti f1,4 prochází 10 % z okolního světla.

„f“ pozice – mechanická záležitost

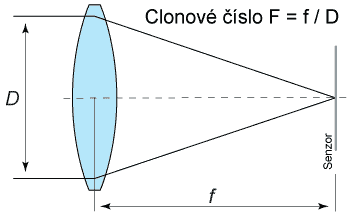

Definice mluví o tom, že clonové číslo je parametr plynoucí z mechanických vlastností objektivu. A to z efektivního průměru objektivu (průměr čočky, kterou do objektivu vstupuje světlo) a z ohniskové vzdálenosti objektivu. Tyto údaje o objektivu mají tedy přímý vliv na množství energie, které tím či oním objektivem prochází.

Kolik světelné energie projde jakým objektivem

Clonové číslof0,85f1,0f1,2f1,4f1,7f2,0f2,8f4,0f5,6
% prošlého světla282014,14107,0752,51,250,625

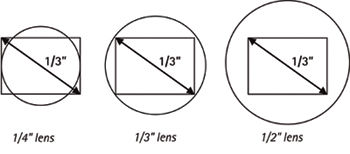

Efekt plochy, objektivy ve vztahu k velikosti snímacího senzoru kamery

Důležitým faktorem určujícím citlivost kamery (nikoli však měnícím, údaj daný výrobcem) je velikost snímacího prvku. Vzhledem k tomu, že se světlo, jako fyzikální veličina, měří ve wattech na čtvereční metr, je patrné, že čím větší plochu máme, tím více světelné energie na ní nachytáme. Následující tabulka zachycuje plochu jednotlivých snímacích prvků v mm.

Formát CCD čipu2/3"1/2"1/3"1/4"
Plocha (mm2)6836179

Z tabulky plyne, že energie získaná z čipu 1/4" bude přesně čtvrtinová vzhledem k čipu 1/2".

Ukázkový výpočet kamery s citlivostí 0,3 luxu při f=1,4. Jakou bude mít citlivost s asférickým objektivem s f0,85 ?

Clonové číslof0,85f1,0f1,2f1,4f1,7f2,0f2,8f4,0f5,6
0,3 lux (f=1,4)0,10,150,210,30,420,61,22,44,8
0,1 lux (f=1,2)0,050,070,10,140,20,280,561,122,24
1,5 lux (f=1,4)0,530,751,061,52,1361224

Je údaj o citlivosti kamery směrodatný?

Clonové číslo však bohužel nemluví o efektivnosti objektivu. Dle typu a výrobce se objektivy liší. Například aplikované filtry a speciální povrchy na čočkách mohou být různé. Proto, udává-li výrobce minimální citlivost kamery, nelze se na tento údaj plně spolehnout, neboť mohl při měření použít objektiv s f=1,4 a s odrazivostí 75 %, či třeba s f=1,4 ale s odrazivostí 89 %, nemluvě o průhlednosti objektivu, která může být rozmanitá dle použitého materiálu a dalších parametrů. Citlivost kamery je tedy velice neurčitý pojem a je dobré ho brát spíše orientačně. Zde je nasnadě přísloví „Ukázaná platí!“.

Je objektiv s f=1,2 lepší než s f=1,4?

V tomto případě asi většinu z vás napadne, že samozřejmě ano. Přeci objektivem f=1,2 projde více světla. Je to pravda. Málokdo však ví, že objektivem s f1,2 projde o polovinu více světla, než objektivem f1,4! (z tohoto důvodu je také často zavádějící údaj o citlivosti kamery za použití objektivu f1,2)

Tři nejčastěji skloňované parametry pro dostupné objektivy

  • Přímo řízený objektiv – značení DD nebo DC (direct drive), automatická clona bez vyhodnocovací elektroniky. Kamera vyhodnotí úroveň signálu a změní napětí na řídícím výstupu na objektiv, jeho clona se pohne požadovaným směrem. V objektivu tak nemusí být žádná vyhodnocovací elektronika.

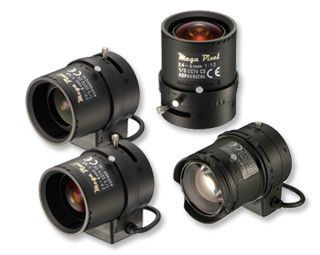

  • Proměnná ohnisková vzdálenost středního rozsahu – pro individuální nastavení požadované šíře záběru při instalaci.
  • Vysoká rozlišovací schopnost – objektiv musí svou konstrukcí poskytovat reprodukci obrazu s velmi nízkým zkreslením. Většinou jsou tyto objektivy osazeny minimálně jedním asférickým členem. Jedná se o člen optiky, jehož tvar se odchyluje od tvaru koule nebo válce. Složitý tvar povrchu asférického členu zaručuje správný lom procházejícího světla, tím je kompenzována celá řada různých optických vad ostatních členů objektivu.

Další termíny...

  • Montáž C/CS
  • Úhel záběru

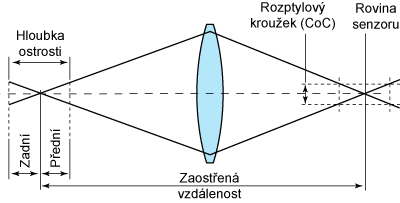

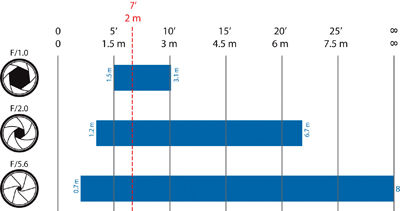

  • Hloubka ostrosti
  • Autoiris (nepřímo řízený objektiv-VD)
  • atd.

...najdete ve slovníčku pojmů CCTV (ke stažení zde)

Praxe tak ukazuje, že i velmi kvalitní bezpečnostní kamera nebude nikdy poskytovat dobré výsledky bez objektivu odpovídající kvality. Naopak i průměrná kamera s dobrým objektivem má často lepší obraz než bychom čekali.

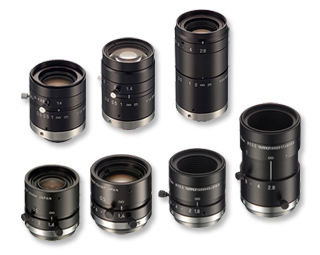

Naše značky používaných objektivů

  • Tamron
  • Fujinon
  • Pelco
  • Eneo
