Důkaz je v pixelech

Také jste už několikrát slyšeli, že analogové CCTV systémy už nemají budoucnost? Na chvilku se pozastavme nad všudypřítomným trendem potřeby IP řešení a honbou za megapixely.

Kamery Bosch řady Advantage Line

Značková řešení kamerových systémů prošla za dlouhá léta používání analogových systémů celou řadou důmyslných vylepšení a dnes nabízejí odpověď v podobě reálného použití technologie Bosch 960H. Z technologického hlediska je výhodou systému nejen vysoké rozlišení, široký dynamický rozsah, ale především její stabilní výkonnost ve špatných světelných podmínkách. Analogové systémy při použití technologie Bosch 960H dostávají úplně nový rozměr bez nutnosti změny přenosových tras, nulové latenci přenosu požadované obrazové informace mezi kamerou, rekordérem a operátorem, ale také vzájemnou propojitelností s běžnými již využívanými prvky v analogovém řešení videosystému.

Základem je snímač 960H

Technologie je založena na nové třídě pokročilých obrazových snímačů, které zachytí více pixelů z cílového objektu pro nejvyšší možné rozlišení až 720TVL pro PAL nebo NTSC standard. Technologie tak může vhodně posloužit jako most mezi standardním a ultra-vysokým rozlišením videa bez přechodu na IP řešení.

Jak změna snímacího prvku ovlivňuje výslednou rozlišovací schopnost?

V aplikacích CCTV je rozlišovací schopnost měřena v počtu televizních řádků (zkratka TVL). Hodnota TVL nám udává počet rozlišitelných řádků přesahující tři čtvrtiny šířky celkové plochy pro zobrazení.

Chceme-li získat měřitelnou hodnotu pro použitý obrazový snímač, jednoduše rozdělíme počet vodorovných pixelů v poměru stran. Výpočetně tak získáme absolutní potenciální maximální rozlišení pro černobílý obraz, které lze při použití snímače dosáhnout. Skutečné reprodukované rozlišení na monitoru je pak zhruba o 30 % nižší, a to vlivem přenosové cesty spolu s dalšími faktory.

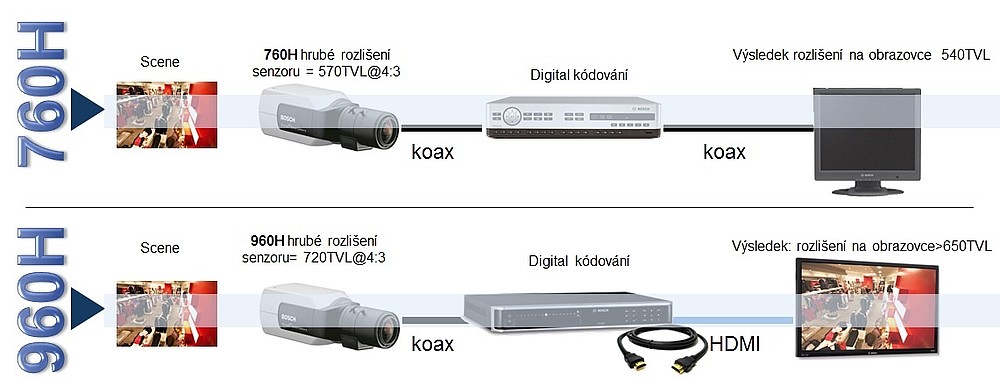

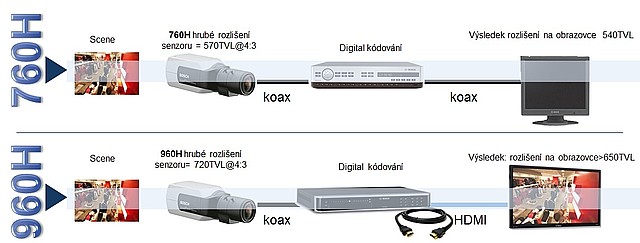

I přes všechna omezení dokáže kamera osazená snímačem 960H využít efektivního rozlišení obrazovky definované hodnotou 650TVL. Při stejné metodě výpočtu a použití snímače 760H dokážeme rozlišit v černobílém režimu 570TVL, zatímco na monitor tak dostaneme reálných 540TVL.

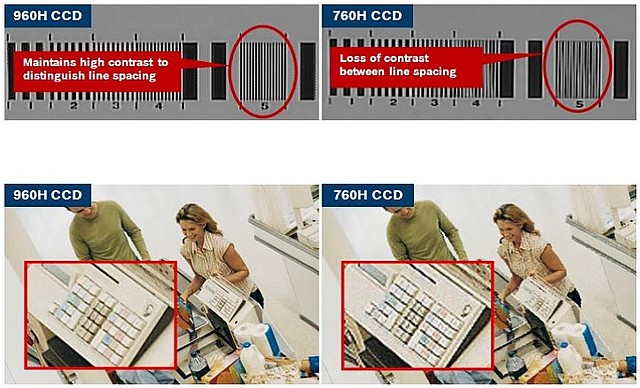

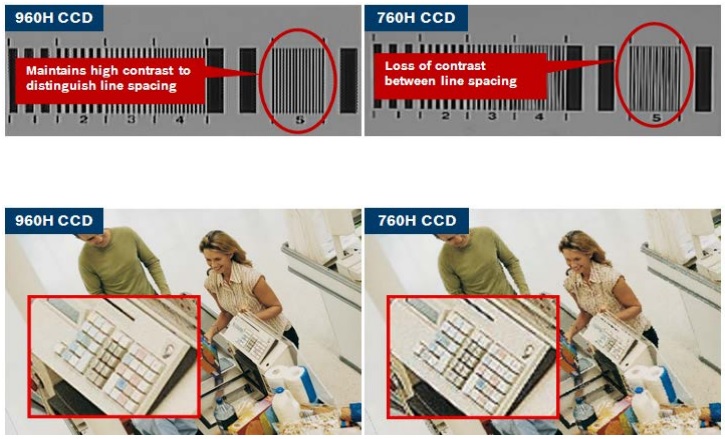

960H senzory jsou schopny poskytovat obraz s o 30 % vyšším rozlišením než předchozí generace analogových snímačů 760H.

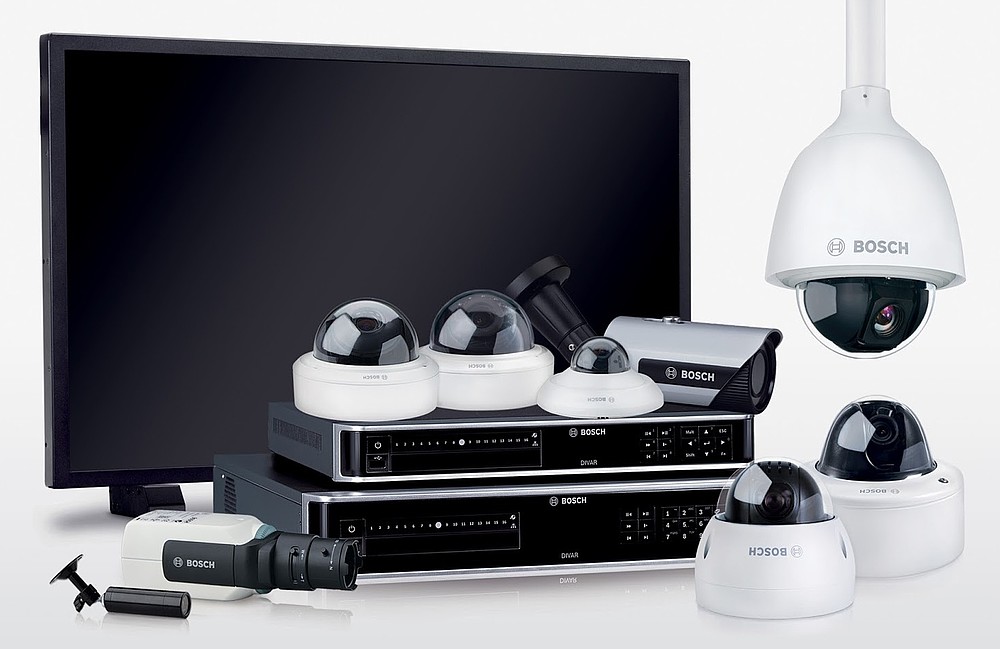

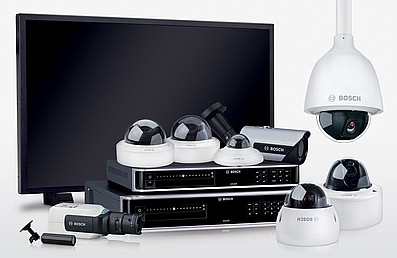

Technologie 960H pro celý videosystém

Kamery Bosch zachytí jasné snímky bez ohledu na místo instalace v dobře osvětlených interiérech. Poskytnou požadovaný detail i z oblastí v ostrém světle, při nízké hladině osvětlení nebo z míst bez dodatečného osvětlení. Pro scény bez osvětlení jsou k dispozici modely kamer, které jsou vybaveny vestavěným infračerveným osvětlením, díky kterému poskytnou úplné a přesné informace i v naprosté tmě.

Pro záznam videosignálu budou v nabídce dvě řady inovovaných rekordérů Bosch DIVAR s rychlostí záznamu 30 snímků za sekundu současně na každý kanál pro všechna rozlišení. Základem rekordérů je plug-and-play instalace, průvodce konfigurací a minimální potřeba rozsáhlého školení nebo dodatečných nákladů na údržbu. Tyto kamerové systémy vychází z osvědčené koncepce Advantage Line řady s výběrem 4, 8 a 16kanálového modelu. Pořízené videozáznamy a živé snímky lze prohlížet přímo na připojeném monitoru, webovém prohlížeči, klientském softwaru nebo na aplikacích kompatibilních s řadou mobilních zařízení (platformy iOS, Android).

Pro doplnění řady 960H nemohou chybět průmyslové monitory pro poskytnutí ostrého obrazu bez rozmazání, stejně jako vysokou sytost barev a přesnou reprodukci detailů. Zobrazovací kvalita je podtržena velkými úhly pohledu a lehkou konstrukcí v moderním designu pro umístění na stůl, zeď nebo strop.
